ECTX502 Series Expansion Card Data Terminal

EC-TX502 Series Expansion Card Data Terminal

The EC-TX502 Series Wi-Fi expansion cards are general-purpose IoT expansion card terminals designed for frequency inverters (variable frequency drives). They use a Wi-Fi network to provide users with wireless data transmission over moderate distances. The product features a high-performance industrial-grade communication processor and an industrial-grade wireless module, with an embedded real-time operating system as the software foundation. It is designed for direct plug-in use as a communication expansion card with the GD350 platform and its derivative models (e.g., GD350-19, IPE300, etc.) as well as the GD270 series. It enables local wireless monitoring and remote monitoring of device data.

·Perfectly matched for frequency inverters
·Wi-Fi connectivity
·IP00 protection rating
  • EC-TX502 Series Expansion Card Data Terminal
ImagesImages
  • EC-TX502 Series Expansion Card Data Terminal
Overview
Features
Specifications
Downloads
More Resources
更多支持

Features

Supports GD350 platform inverters – direct plug-in use as a communication expansion card

01

Supports AP Server, STA Server, and STA Client modes

02

Supports local wireless oscilloscope (wireless waveform display)

03

Optional internal or external antenna

04

Convenient system configuration and monitoring APP

05

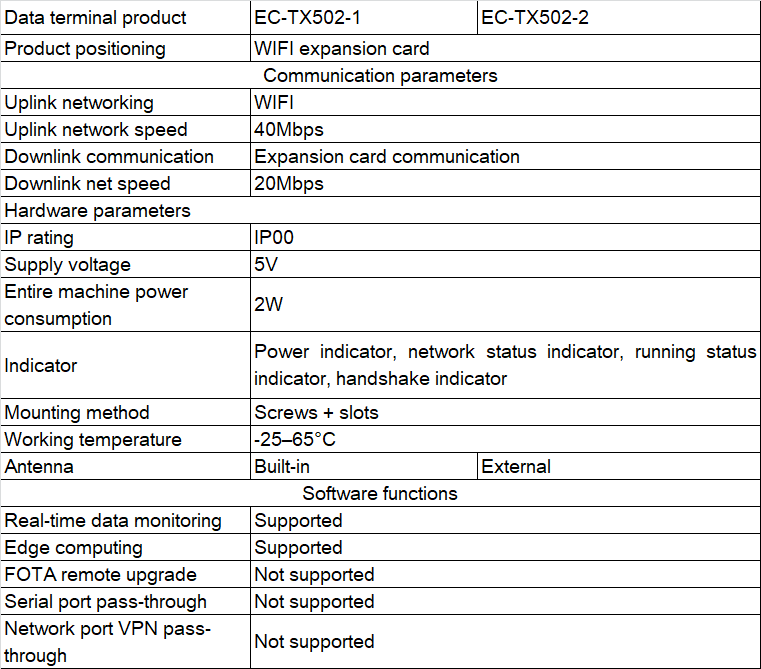

Specifications

Data Terminal Model

EC-TX502-1

EC-TX502-2

Product Positioning

Wi-Fi expansion card

Wi-Fi expansion card

Communication Parameters

Uplink Network

Wi-Fi

Wi-Fi

Uplink Speed

40 Mbps

40 Mbps

Downlink Interface

Expansion-card communication

Expansion-card communication

Downlink Speed

20 Mbps

20 Mbps

Hardware Parameters

Protection Rating

IP00

IP00

Supply Voltage

5 V

5 V

Total Power Consumption

2 W

2 W

Indicator LEDs

Power, Network, Status, and Handshake LEDs

Power, Network, Status, and Handshake LEDs

Mounting Method

Screws + slot

Screws + slot

Operating Temperature

-25 to +65 °C

-25 to +65 °C

Antenna

Internal

External

Software Functions

Real-time Data Monitoring

Supported

Supported

Edge Computing

Supported

Supported

FOTA Remote Upgrade

Not supported

Not supported

Serial Transparent Transmission

Not supported

Not supported

Ethernet VPN Tunnel

Not supported

Not supported
