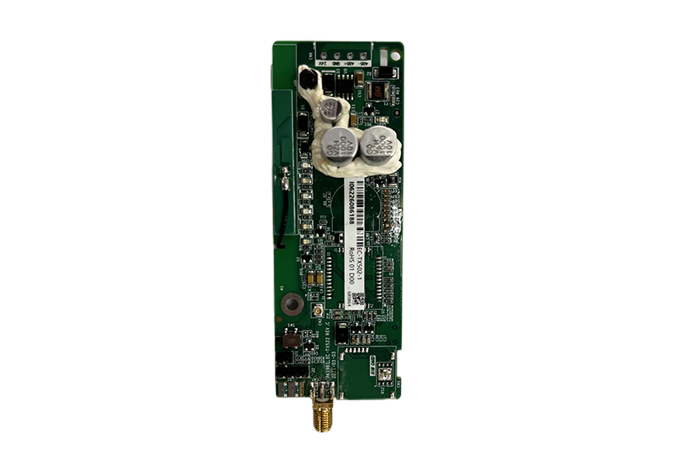

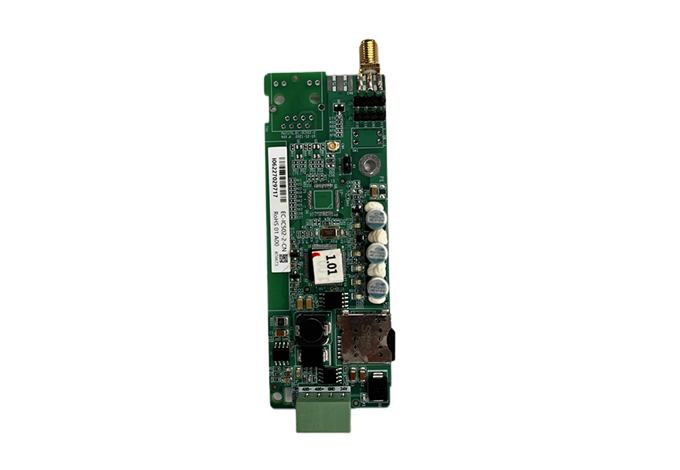

EC-IC502 Series Expansion Card Data Terminal

EC-IC502 Series Expansion Card Data Terminal

The EC Series communication adapters are general purpose IoT expansion card terminals designed for frequency inverters (variable frequency drives). They use public carrier networks to provide users with long-range wireless data transmission. The product features a high-performance industrial grade communication processor and an industrial grade wireless module, with an embedded real-time operating system as the software foundation. It offers RS232, RS485, and Ethernet interfaces, allowing direct connection to serial devices for remote data monitoring and continuous remote firmware upgrades.

·Perfectly matched for frequency inverters
·4G connectivity
·IP00 protection rating
  • EC-IC502 Series Expansion Card Data Terminal
ImagesImages
  • EC-IC502 Series Expansion Card Data Terminal
Overview
Features
Specifications
Downloads
More Resources
更多支持

Features

Standard and Easy to Use
Direct plug-in connection with frequency inverters
Provides a standard RS485 interface for direct data acquisition from serial devices
Intelligent data terminal – enters data-transfer state immediately after power-on

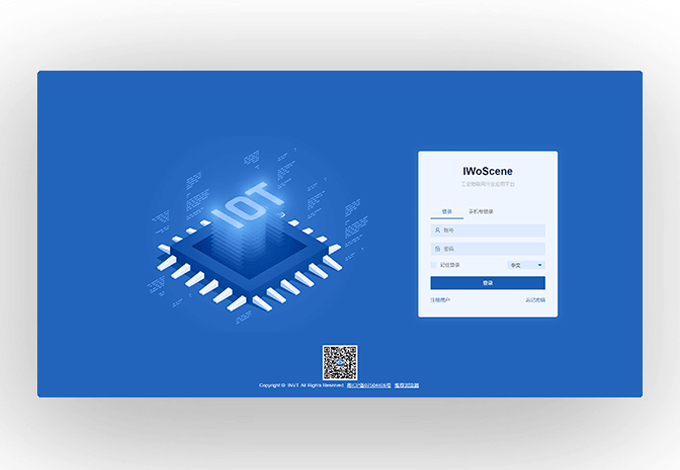

Powerful central management software for convenient device management (optional)
Easy system configuration and maintenance interface
01
Powerful Functionality
Provides a standard TTL interface for local software upgrades
Supports OTA (Over-The-Air) remote wireless upgrades and remote policy configuration
Supports a device cloud management platform, enabling remote management and ensuring device intelligence
Built-in standard TCP/IP protocol stack, supporting multiple transmission protocols
Supports APN
Direct connection to serial devices supports collection of up to 40 groups of Modbus registers from terminal devices
Configurable Modbus query addresses and collection intervals; change based upload mechanism to save data traffic
Supports embedded SIM cards (optional)
Supports base-station positioning / GNSS global satellite positioning for real-time, accurate device location (optional)
Supports a coin cell battery for internal real-time clock backup during power loss (optional)
Supports SD card for logging collected data (optional)
Supports an LCD display for showing collected data and status (optional)
02

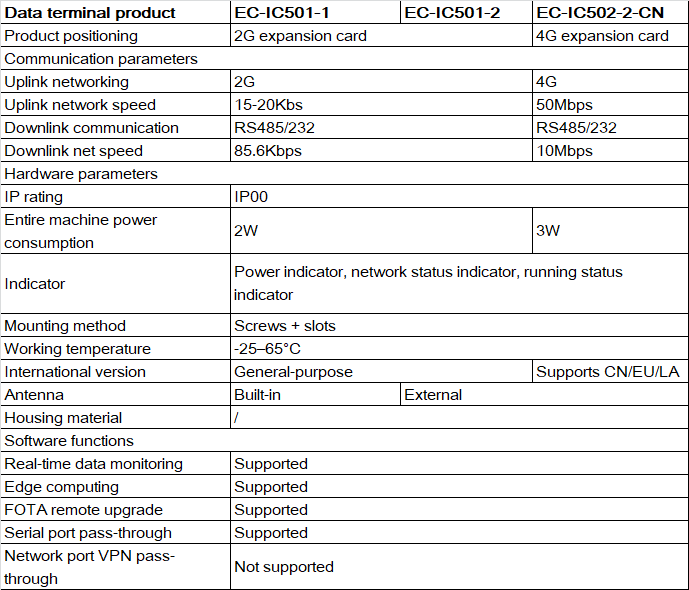

Specifications

Data Terminal Model

EC-IC502-2-CN

Product Positioning

4G expansion card

Communication Parameters

Uplink Network

4G

Uplink Speed

50 Mbps

Downlink Interface

RS485 / RS232

Downlink Speed

10 Mbps

Hardware Parameters

Protection Rating

IP00

Total Power Consumption

3 W

Indicator LEDs

Power, Network, and Status LEDs

Mounting Method

Screws + slot

Operating Temperature

-25 to +65 °C

International Version

Supports CN/EU/LA versions

Antenna

External

Housing Material

—

Software Functions

Real-time Data Monitoring

Supported

Edge Computing

Supported

FOTA Remote Upgrade

Supported

Serial Transparent Transmission

Supported

Ethernet VPN Tunnel

Not supported
