Controlador de ascensor INVT EC160A aplicado en un edificio residencial en Perú

Antecedentes
El INVT EC160A es un avanzado controlador integrado para ascensores que combina tecnologías de accionamiento, control y comunicación en red en un solo sistema. Es especialmente adecuado para edificios residenciales donde la estabilidad, la suavidad de operación y la eficiencia energética son fundamentales. El EC160A garantiza una integración eficiente de control, accionamiento y gestión mediante control vectorial en lazo cerrado, control inteligente del ascensor y comunicación en red.

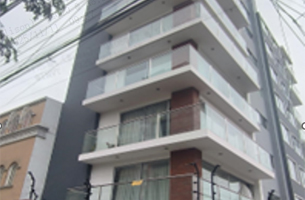

En este caso, el EC160A fue instalado en un edificio residencial en Perú con un ascensor de sala de máquinas única. El edificio tiene nueve pisos, con una velocidad nominal de 1 m/s y una capacidad de 630 kg. Desde su instalación hace casi un año, el ascensor ha funcionado de manera estable, ofreciendo excelente comodidad, suavidad operativa y eficiencia energética.

Necesidades del Cliente

1. Alta estabilidad: Operación confiable y segura en el uso diario.

2. Funcionamiento suave y silencioso: Para mantener un entorno tranquilo en zonas residenciales.

3. Eficiencia energética: Reducción del consumo y de los costos operativos.

Solución INVT
Para satisfacer estas necesidades, INVT proporcionó el controlador integrado EC160A, que ofrece:

• Control vectorial en lazo cerrado para un control de velocidad preciso y funcionamiento estable.

• Operación de rescate de emergencia con UPS (AC220V) para garantizar funcionamiento durante cortes eléctricos.

• Control avanzado en grupo para la operación coordinada de múltiples ascensores.

• Compensación de arranque sin célula de carga, permitiendo arranques suaves y eficientes.

• Compensación del punto muerto del PWM para reducir ruido del motor y pérdidas energéticas.

Configuración del sistema:

• Controlador: EC160A-004-2(A)

• Motor gearless AC220V, 4.2kW + encoder ERN1387 sin/cos

• Resistencia de frenado: 35Ω/1200W

• Teclado portátil EC-PAD

• Tarjeta superior EC-CTB-A

• Tarjeta de llamadas EC-CCB

• Paneles de visualización DC-03B (10 uds.)

Valores de la Solución

• Operación ultrasilenciosa

• Precisión elevada en el nivelado de piso

• Ahorro energético destacado

• Funcionamiento continuo de alta confiabilidad para uso diario

La exitosa aplicación del EC160A confirma su idoneidad para el transporte vertical en edificios residenciales, proporcionando una solución confiable, cómoda y eficiente para los residentes.
