Aplicación del producto INVT DA200 en guillotinas de doble cuchilla

Con el rápido desarrollo de la industria de impresión y embalaje, los requisitos sobre la calidad del papel y las máquinas de impresión de alta gama aumentan continuamente. La guillotina de papel, como equipo utilizado para cortar el papel en el tamaño y forma deseados, también tiene una demanda creciente, lo que representa una gran oportunidad para su desarrollo.

Requisitos del proyecto

La cortadora de papel se utiliza para procesar rollos de papel basándose en marcas ópticas(ojo eléctrico) o en longitud fija, cortando en diferentes tamaños. Las guillotinas tradicionales pueden alcanzar la precisión requerida, pero tienen limitaciones al aumentar la velocidad. Las guillotinas de doble cuchilla ofrecen mayor precisión y velocidad de producción, hasta 300 m/min. Sin embargo, la calidad del papel cortado depende directamente del sistema de la máquina, por lo que se necesita una solución confiable para mantener la calidad mientras se incrementa la productividad.

Solución INVT

Para cumplir con los requisitos de corte rápido y de alta precisión, asegurar cortes uniformes sin bordes levantados ni deshilachados y simplificar el proceso de producción, reduciendo la intervención del operario, INVT proporciona la solución DA200 + GD20:

•    El eje del cuchillo giratorio está impulsado por un servomotor de 55 kW, garantizando estabilidad durante el corte.
•    El eje tractor utiliza un servomotor de 15 kW con un reductor 1:3, llevando el papel hacia los rodillos de presión. Se incluye un codificador en el eje principal para que el PLC pueda calcular el diámetro del rollo y controlar la tensión durante aceleraciones y desaceleraciones.
•    El eje de alimentación utiliza un servomotor de 7,5 kW para transportar el papel cortado hacia la siguiente estación.
•    Dos variadores de frecuencia de 2,2 kW: uno controla el ventilador para el manejo de recortes y el otro el motor de la cinta transportadora del papel cortado, regulando la superposición de las hojas.

Beneficios para el cliente

1.   Control Modbus/pulso: uso de pulsos diferenciales de 5V para reducir interferencias y garantizar precisión. Comunicación 485 para modificar parámetros del servomotor y visualizar la velocidad en HMI, estable y confiable.
2.    Algoritmo electrónico de leva interna: alta velocidad de respuesta, configuración simple, cambio de papel rápido. Los servomotores del eje tractor y de alimentación utilizan codificadores multivuelta de 23 bits para mayor precisión y memoria de posición ante cortes de energía.

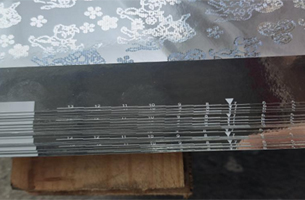

3.    Diversificación de productos: la guillotina de doble cuchilla puede cortar papel de longitud fija, cartulina, papel blanco, así como películas láser con marcas o embalajes de bebidas.
4.    Alta velocidad: los modos de longitud fija y de marcas pueden alcanzar hasta 300 m/min, asegurando cortes uniformes sin deshilachado y ampliando la capacidad de producción.

La solución INVT cumple totalmente con los requisitos de posicionamiento rápido y producción a alta velocidad de la guillotina, mejorando la calidad y eficiencia frente al sistema previo del cliente. La automatización e inteligencia de estos equipos reemplazarán progresivamente a los tradicionales, y los productos PLC y servomotores de INVT son ampliamente utilizados en la industria de impresión y embalaje, ayudando a las empresas a lograr eficiencia, bajo costo y sostenibilidad.
