Série INVT GD5000-S MVD aplicada ao ventilador de identificação de alta temperatura da fábrica de cimento no Paquistão

Resumo: A economia de energia e a redução de emissões tornaram-se o objetivo de muitas fábricas em todo o mundo, as empresas da indústria de cimento também são grandes usuárias de eletricidade, de acordo com as estatísticas dos custos de fabricação de cimento, os custos de eletricidade representaram cerca de 30% do custo total, portanto, a operação de conversão de frequência das empresas de cimento para reduzir os custos de produção e melhorar a eficiência da produção tem um ventilador de significance.ID particularmente importante para a fábrica de cimento A produção é um dos equipamentos mais importantes da indústria cimenteira. Este artigo apresenta um caso de aplicação bem-sucedido do inversor de média tensão (MVD) GD5000-S  em ventilador de identificação de alta temperatura da fábrica de cimento em Karachi, Paquistão.

Palavras-chave: Economia de energia, ventilador de identificação, fábrica de cimento, GD5000-S, MVD

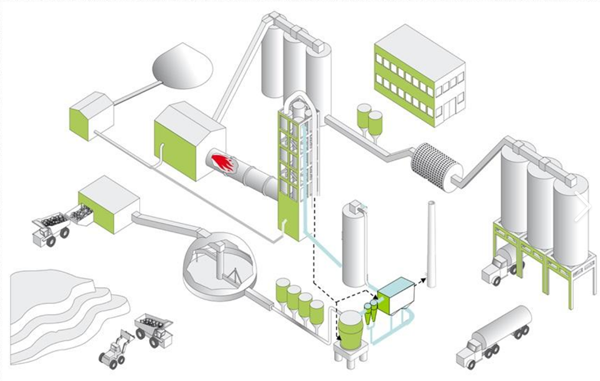

Fig.1 Diagrama de fluxo do processo de produção

1. Prefácios

O cimento é um material cimentício inorgânico em pó, endurecido com água, que endurece no ar ou na água e une firmemente areia, pedra e outros materiais. Com o progresso contínuo da ciência moderna, houve um desenvolvimento considerável na indústria de cimento, e diferentes classificações de cimento são usadas para diferentes propósitos. As principais matérias-primas para a produção de cimento de silicato são matérias-primas de cal e matérias-primas de argila, e às vezes de acordo com a qualidade do combustível e variedades de cimento, misturadas com matérias-primas corrigidas para suprir a falta de certos componentes, mas também podem usar resíduos industriais como matérias-primas ou materiais mistos para a produção de cimento. O processo de produção de cimento é dividido principalmente em três etapas, a saber, preparação da matéria-prima, queima de clínquer e moagem de cimento.

O ventilador de alta temperatura também é chamado de ventilador de identificação. ID FAN (ventilador de tiragem induzida), que se refere ao exaustor atrás do pré-aquecedor. Existem dois tipos de acordo com o arranjo: um é antes da torre de umidificação e o outro é depois da torre de umidificação.

Novo forno de processo seco sistema de utilização de calor residual ventilador de alta temperatura, por um lado, usado para ajustar a pressão do ar do forno, por outro lado, forno rotativo forjando clínquer de alta temperatura a partir do gás residual com cinzas, através do pré-aquecedor na extremidade do forno antes do pré-aquecimento e homogeneização da matéria-prima, resfriando o calor residual após a exaustão do calor residual,  e, em seguida, através da extremidade do forno do ventilador de alta temperatura conduzido pelo tratamento de pó do coletor de pó elétrico e, em seguida, a exaustão fora, há uma parte do gás é levada para o moinho cru na farinha crua Uma parte do gás é levada para o moinho bruto para pré-aquecer a matéria-prima. Em alguns locais, devido à alta temperatura do vento de entrada do ventilador de alta temperatura, se for descarregado diretamente, causará desperdício de energia, muitos locais adicionaram uma caldeira de utilização de calor residual à entrada do ventilador de alta temperatura, e o gás de exaustão é descarregado após o pré-aquecimento e utilização, de modo a atingir o objetivo de economia de energia.

2. Introdução do projeto

O projeto está localizado na fábrica de cimento em Karachi, Paquistão. A INVT forneceu MDVs Split especiais que modificaram o transformador com tensão de entrada de 6kV e tensão de saída de 6kV.
Informações do dispositivo:

Descrição do esquema:

A alta tensão de 6 kV é de entrada para o inversor e a saída do inversor é de 6 kV conectada ao motor. O DCS emite sinais analógicos para o conversor de frequência de acordo com a demanda do volume de açúcar de produção para ajustar a frequência de operação. O equipamento inversor é conectado entre o interruptor de alta tensão do usuário e o motor, e o sistema de controle de velocidade de conversão de frequência é composto pelo interruptor do usuário, gabinete de bypass automático, inversor de alta tensão da série GD5000 e motor de alta tensão. O gabinete de bypass automático é composto por três contatores a vácuo KM1, KM2, KM3 e duas chaves de isolamento de alta tensão QS1, QS2. Quando o motor está funcionando no modo inversor, QS1, QS2 e KM1, KM2 são fechados e KM3 é desconectado; quando o motor está funcionando no modo de frequência industrial, KM3 é fechado e QS1, QS2 e KM1, KM2 são desconectados e QS1, QS2 são usados para isolamento de alta tensão no processo de manutenção do inversor. O gabinete de bypass automático é projetado em estrita conformidade com os requisitos de intertravamento "à prova de cinco", e o intertravamento do interruptor de saída do inversor KM2 e do interruptor de frequência industrial KM3 pode garantir completamente a operação segura do sistema de controle de velocidade do inversor.

Vantagens do programa de desvio automático:
1) De acordo com os requisitos do processo do sistema, ele pode alternar rapidamente entre a conversão de frequência e a frequência industrial para garantir a operação segura do sistema.

2) A entrada e saída do conversor de frequência são projetadas com porta de faca de isolamento, o que é conveniente para a manutenção e revisão do conversor de frequência.

3) Operação conveniente,  Pode ser operado localmente ou remotamente, fácil de realizar o controle automático.

Vantagem do sistema MVD:
* A corrente de impacto de inicialização de frequência industrial é grande, altos requisitos na capacidade da rede, inicialização do inversor para o impacto zero da rede.

* Devido ao uso de controle automático, e melhora ainda mais a operação e controle do equipamento e operação do sistema e gerenciamento do nível de automação, de modo a realmente realizar o ajuste automático, aumentando consideravelmente a segurança e a confiabilidade da operação.

* O conversor de frequência tem uma riqueza de portas I0 e funções de proteção, o uso de conversor de frequência pode melhorar o grau de automação do controle do sistema do compressor, melhorar a segurança do equipamento e a confiabilidade contínua da trituração.

* O fator de potência é aumentado de cerca de 0,8 para mais de 0,95, o que elimina a necessidade de dispositivo de compensação do fator de potência e reduz a perda de linha. Os cálculos mostram que quando a turbina é operada com conversão de frequência. A economia anual de energia é de 54,99 milhões de kWh. Taxa de economia de eletricidade: 41,25 por cento

* A saída de conversão de frequência é controlada pela tecnologia PWM, a forma de onda da tensão de saída é basicamente próxima da forma de onda senoidal e a quantidade harmônica total é inferior a 2%, e os índices acima satisfazem os requisitos do padrão harmônico internacional de qualidade de energia IEEE-519.

3. Fotos do local de campo

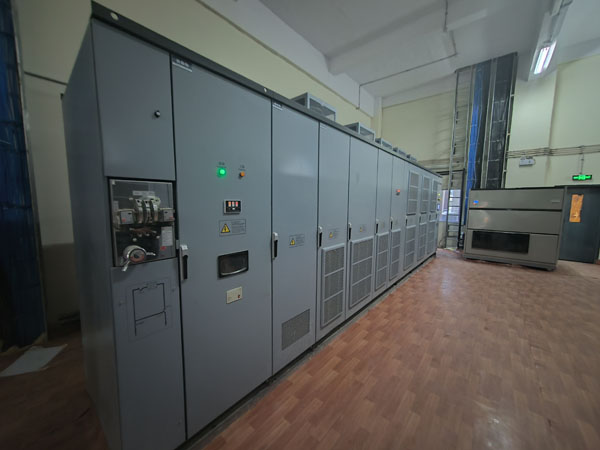

 Fig.2 Fotos do local de campo

4. Conclusão
O efeito de economia de energia é óbvio e traz uma série de benefícios potenciais depois que o ventilador de alta temperatura de cimento adota o controle de velocidade de conversão de frequência. O conversor de frequência de alta tensão INVT resolve o disparo do ventilador de alta temperatura devido ao material colapsado, e o conversor de frequência funciona com alta confiabilidade e boa operação, o que foi elogiado e reconhecido por usuários e operadores.
