INVT GD5000-S Série MVD Aplicado ao Ventilador do Moinho de Carvão e ao Ventilador do Moinho Cru de Cimento na Índia

Resumo: Este artigo apresenta a aplicação do VFD vetorial de quatro quadrantes de média tensão da série INVT GD5000 no ventilador do moinho de carvão e no ventilador do moinho bruto, cimento, Índia.

Palavras-chave: GD5000, Ventilador de moinho de carvão e Ventilador de moinho de matéria-prima, Acionamento de frequência variável de média tensão, cimento, Índia.

1. Prefácio
O ventilador do moinho de matéria-prima na indústria de cimento transporta gás e farinha crua. A queda de pressão no ventilador do moinho cru é muito alta. Se um moinho de rolos vertical for usado para moagem bruta na indústria de cimento, um grande ventilador de moinho bruto será instalado. Normalmente, as indústrias de cimento usam ventiladores centrífugos para realizar esse processo.
Ventiladores de moinhos de carvão: Na indústria de cimento, os ventiladores de moinhos de carvão são usados para fornecer o ar necessário para a queima de carvão e remover os gases de exaustão produzidos após a queima. Esses ventiladores ajudam na queima eficaz de carvão dentro do moinho. Para uma grande linha de clínquer, geralmente existem 2 ou 3 moinhos de cimento.
A distribuição de ar comprimido em equipamentos siderúrgicos pode ser dividida em áreas de sinterização, áreas de matéria-prima, áreas de coqueria e áreas de alto-forno. [...]

2. Introdução do projeto
Antes da reconstrução do cimento, era utilizado o antigo método de resistência do rotor. No entanto, existem as seguintes desvantagens:
1) O método de controle de resistência do rotor é que a eficiência é baixa devido às perdas adicionais presentes nos resistores conectados dentro do circuito do rotor.
2) A eficiência é bastante reduzida em baixas velocidades devido ao maior valor do deslizamento.
3) Seu acionador de partida pode somente ser usado dando partida em um motor de indução do anel deslizante.
4) Necessita de manutenção frequente devido à presença de anéis coletores e escovas de carvão.

3. Parâmetro do motor

4. Reforma do projeto
* Seleção do VFD:

O projeto utiliza o MVD da série GD5000, desenvolvido e produzido de forma independente pela INVT. O MVD é um dispositivo regulador de velocidade de frequência variável de média tensão com tecnologia multinível da série H de pontes de controle vetorial. O sistema original antigo ainda pode ser usado atualmente, portanto, não será desmontado temporariamente e será reservado como sistema de backup.

5. Princípio VFD
O inversor de frequência da série INVT GD5000 é um produto de alta tecnologia com economia de energia, que adota a avançada tecnologia multinível de unidade de potência IGBT, tecnologia de controle digital e tecnologia de modulação por largura de pulso SPWM. Possui as vantagens de alto fator de potência, alta eficiência, economia de energia, alta estabilidade, etc., além de possuir capacidade de realimentação de energia de potência nominal.

Cada fase do inversor de frequência é composta por seis unidades de potência em série, e a trifásica Y é conectada à saída. A saída adota a onda SPWM sobreposta por seis unidades de potência em 6,6 kV de cada fase para formar uma forma de onda de saída de alta qualidade, que é fornecida ao motor.

A comunicação por fibra óptica é adotada entre o gabinete de controle, o gabinete da unidade de potência, o gabinete do transformador e o gabinete de bypass para evitar interferência eletromagnética. Obtém isolamento completo de alta e baixa tensão, aumentando a segurança.
O lado de entrada da unidade de potência é composto por fusíveis, retificadores e filtros, e o retificador é composto por seis IGBTs. O inversor é composto por quatro saídas de inversor de ponte IGBT H, e o motor é acionado pela unidade em série.

6. Vantagem do sistema MVD
* Alta confiabilidade: Os inversores da série GD5000 da INVT têm funções de proteção perfeitas, como sobrecorrente, sobretensão, sobrecarga, parada e outras funções de proteção.
* Pequena corrente de inicialização: A corrente de impacto no processo de partida e aceleração é pequena, e a corrente máxima de partida no processo de aceleração não excede 1,9 vezes a corrente nominal.
* Ampla gama de regulação de velocidade: O sistema VFD pertence à regulação sem etapas, o controle do motor no processo de aceleração e desaceleração é estável. A regulação da velocidade é suave.
* A eficiência da produção é alta: A estabilidade do VFD da série INVT GD5000 é alta e a velocidade não muda com a mudança da carga. O VFD pode controlar o motor para funcionar de forma estável a uma determinada velocidade.

7. Fotos do local de campo

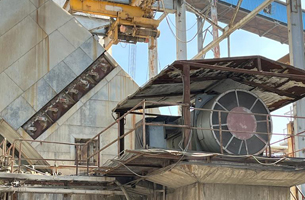

Fotos do local de campo

8. Fechamento de cortesia
A prática comprovou que os ventiladores de moinhos de carvão e de matérias-primas funcionam bem após a transformação técnica do VFD, reduzindo o consumo de energia dos ventiladores de moinhos de carvão e de matérias-primas e melhorando o fator de potência da rede elétrica. A experiência comprovou que o VFD de média tensão possui desempenho superior e, na indústria cimenteira, pode gerar enormes benefícios econômicos em aplicações de transformação para economia de energia. A economia de energia e a proteção ambiental desempenham um papel importante. Ele pode substituir completamente o modo de controle tradicional e possui alto valor de promoção.
