Aplicação de soluções de sistema INVT em guindastes europeus

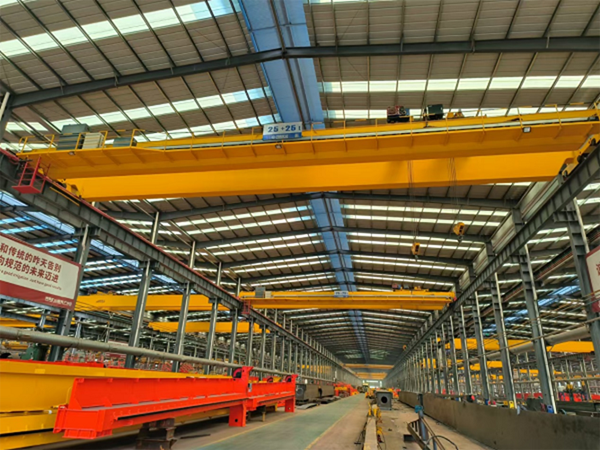

Os guindastes europeus baseiam-se no conceito europeu de design leve e modular e em tecnologia de fabricação avançada, tornando-os compactos, com funcionamento suave, peso morto reduzido, altura reduzida, economia de energia e redução do consumo, reduzindo significativamente o custo de construção da planta de operação do guindaste e o custo operacional do guindaste. Os guindastes europeus são guindastes de pórtico de médio a alto padrão com características de peso morto leve, estrutura compacta e baixo consumo de energia. Eles têm altos requisitos de eficiência de trabalho, segurança, economia de energia e proteção ambiental, e as ocasiões que exigem funções ou equipamentos personalizados têm altos requisitos para o desempenho do VFD. O mecanismo de elevação e o mecanismo de caminhada têm altos requisitos para o volume do VFD, baixa velocidade e alto torque e excelente lógica de frenagem.

 Requisitos do cliente

1. O guindaste deve ter um grande torque de partida, geralmente superior a 150% do torque nominal. Se forem tidos em conta factores como os ensaios de sobrecarga, pelo menos 200% do binário nominal deve ser fornecido durante o processo de aceleração no arranque;
2. Quando o guindaste levanta o objeto pesado do chão, a carga instantânea muda drasticamente. O VFD deve ser capaz de controlar suavemente essa carga de impacto;
3. Devido aos requisitos de eficiência de produção, o guindaste deve ter a capacidade de iniciar e parar de levantar rapidamente, e o VFD deve ter alta estabilidade.

Solução INVT

O sistema de controle de guindaste europeu é dividido em três módulos: módulo de controle de carrinho, módulo de controle de caminhão e módulo de controle de cabine. O carrinho PLC TS621 é a estação mestre, o carrinho de comunicação CANopen PLC TS611, o táxi PLC TS611 e o VFD da série GD350-19, a IHM da série VS-Q da cabine usa ModBus TCP e TS621 para rede, e o IoT Tbox coleta dados do sistema na nuvem para monitoramento remoto de dados, download remoto de programas e atualizações de firmware.

Vantagens da solução

* Programa remoto: rede virtual VPN, transmissão transparente da porta serial.

* OTA remoto: Configuração de rede, atualização de programa, monitoramento de status e estratégia de coleta.

*Fácil de conectar: Vários protocolos facilitam a interconexão e a interoperabilidade. O design de porta de rede dupla permite fácil cascata e permite o isolamento de redes internas e externas.

* Lógica de controle de freio dedicada: O controle de lógica de freio integra a verificação de torque e libera o freio após o torque ser estabelecido, o que é seguro e evita que o veículo escorregue. O controle lógico do freio suporta a direção de partida e as funções de seleção de freio de comutação para frente e para trás, atendendo a vários requisitos de partida e tendo boa adaptabilidade.

* Função anti-oscilação:  Adote o algoritmo de controle anti-oscilação sem sensor para realizar o controle anti-oscilação de vários equipamentos de elevação, depuração simples e boa adaptabilidade. A função anti-oscilação padrão suprime efetivamente a oscilação das mercadorias durante a tradução e melhora a eficiência do trabalho. A função anti-oscilação de alta eficiência reduz efetivamente a oscilação das mercadorias durante a tradução e melhora a eficiência do trabalho.

* Proteção de corda solta: Evite acidentes de segurança causados por elevação em alta velocidade quando a corda estiver solta, mau funcionamento da função de aumento de velocidade e falha da corda.

*3 Grupos de comutação de parâmetros do motor: Enquanto o motor está comutando, também podemos alternar a macro de aplicação. Desta forma, não precisamos definir alguns parâmetros funcionais após a comutação da macro de aplicação ao mesmo tempo em que a comutação do motor é concluída. Mesmo ao alternar entre os modos mestre e escravo, a macro do aplicativo pode ser alternada.

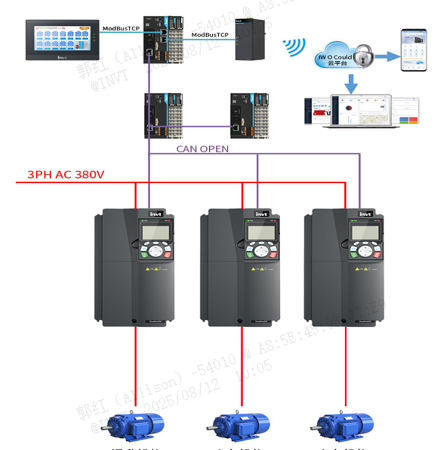

 Diagrama de topologia do sistema

Benefício para o cliente

* Reduza a amplitude de oscilação dos objetos içados: O VFD dedicado de elevação da série GD350-19 possui um algoritmo anti-oscilação profissional integrado para tornar as fases de partida e parada do guindaste mais estáveis;

* Prolongue a vida útil do equipamento: A tecnologia anti-oscilação de alta eficiência não apenas melhora a eficiência da produção, mas também reduz o impacto da carga do choque mecânico no equipamento, prolongando assim a vida útil do equipamento;

* Segurança aprimorada: Se um erro do operador causar um mau funcionamento, o sistema pode executar automaticamente a proteção de frenagem para evitar acidentes de segurança e reduzir a taxa de falha do equipamento e a frequência de manutenção, aumentando assim a segurança e a confiabilidade geral;

* Economize tempo e custos: os clientes podem concluir as tarefas de manuseio mais rapidamente e reduzir o tempo de inatividade causado por falha ou manutenção do equipamento, melhorando assim a eficiência geral da produção;

* Maior comodidade operacional: O guindaste é mais fácil de operar, o que reduz a dificuldade de operação, permitindo que os operadores controlem o guindaste com mais facilidade, melhorando o conforto e a comodidade do trabalho;

Resumo

A aplicação do controle VFD torna o processo de partida e frenagem do guindaste mais suave, reduz o impacto do choque mecânico na carga, protege efetivamente o equipamento, prolonga a vida útil e melhora a eficiência da produção. Quando o guindaste falha devido ao mau funcionamento do operador, ele pode executar automaticamente a proteção de frenagem para evitar acidentes de segurança, reduzindo a taxa de falha do equipamento e os tempos de manutenção e aumentando a segurança e a confiabilidade.

A INVT está comprometida com a criação de soluções de produtos de transmissão elétrica, tem uma vasta experiência em linhas de produtos de automação e aplicações de mercado e continuará a acompanhar o desenvolvimento tecnológico da indústria no futuro.
