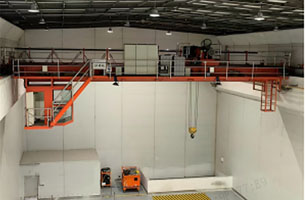

Aplicação da série VFD INVT GD350-19 em guindaste anti-oscilação

O guindaste é um equipamento mecânico multi-ação usado para levantar e transportar objetos pesados vertical e horizontalmente dentro de uma faixa específica. De acordo com o ambiente de trabalho, pode ser dividido em guindaste de fábrica, guindaste portuário, guindaste de construção, etc.
Os guindastes de fábrica são geralmente compostos de mecanismo de elevação, mecanismo de funcionamento do carrinho e mecanismo de funcionamento de carro pequeno. O mecanismo de elevação funciona através de cabo de aço pendurado e guincho, e o mecanismo de funcionamento do carrinho é responsável por mover objetos pesados longitudinal e horizontalmente para ajuste de posição.

Requisitos do projeto

A tecnologia anti-oscilação do guindaste evoluiu de manual, mecânica para elétrica. Com o avanço da tecnologia, o efeito anti-oscilação melhorou gradualmente e a operação ficou mais fácil. Atualmente, a tecnologia anti-oscilação do guindaste é dividida principalmente em modos manual e automático. A solução de modo manual tem baixo custo, conveniente para atualizar equipamentos antigos e grande potencial de promoção de mercado; A solução de modo automático é complexa e cara, mas a medição é precisa, o efeito anti-oscilação é bom e pode atender a ocasiões de alta demanda.

O anti-oscilação eficiente tem altos requisitos de desempenho do VFD:
1. Requisitos técnicos: O inversor de frequência precisa ter alta precisão e recursos de resposta rápida e um algoritmo anti-oscilação para garantir que a oscilação de desligamento seja inferior a 50 mm;
2. Requisitos de operação:
Modo manual: velocidade de controle, combinada com manipulação, para obter gancho estável e efeito anti-vibração;
Modo automático: o mecanismo de carga deve estar estacionário antes de cada posicionamento, e o VFD reduz automaticamente a amplitude de oscilação do objeto suspenso, com o melhor efeito anti-oscilação, independente do controle.
3. Requisitos de aplicação: Melhore a eficiência e precisão das operações de elevação, reduza a dificuldade operacional e garanta a segurança operacional.

Benefício da solução INVT

De acordo com as necessidades do cliente, fornecemos aos clientes  soluções VFD INVT específico para guindastes da série GD350-19, com unidade de frenagem integrada e algoritmo anti-oscilação, e temos as seguintes características técnicas:

- Suporte ao modo manual e ao modo automático

- Modo manual: A velocidade é controlada pelo motorista. Depois de ativar a função anti-oscilação, o condutor controla a distância de estacionamento e reserva a distância de estacionamento correspondente para desaceleração e parada. A carga quase não oscila ao parar. Se houver um bypass entre o primeiro posicionamento e a posição alvo, o motorista desligará a função anti-oscilação e realizará o posicionamento de micromovimento.

- Modo automático: A posição alvo é dada pelo PLC e o VF possui um gerador de trajetória embutido. Por meio das informações de velocidade e posição geradas, um modelo matemático de oscilação de carga é criado automaticamente, eliminando a oscilação de carga e obtendo um controle de posição preciso.

- Menor controle de frequência da portadora: Menor dissipação de energia, menor seleção de energia e menor custo em aplicações de alta frequência.

- Design compacto: Ao otimizar a estrutura do hardware, o tamanho é reduzido. Os modelos abaixo de 110KW possuem unidades de freio embutidas para economizar espaço no gabinete de controle.

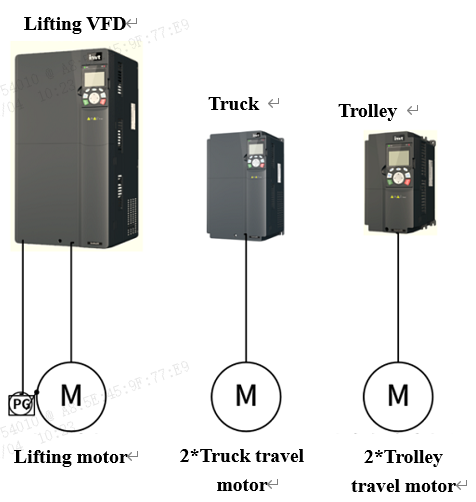

Figura 1 Solução do sistema antioscilação do guindaste

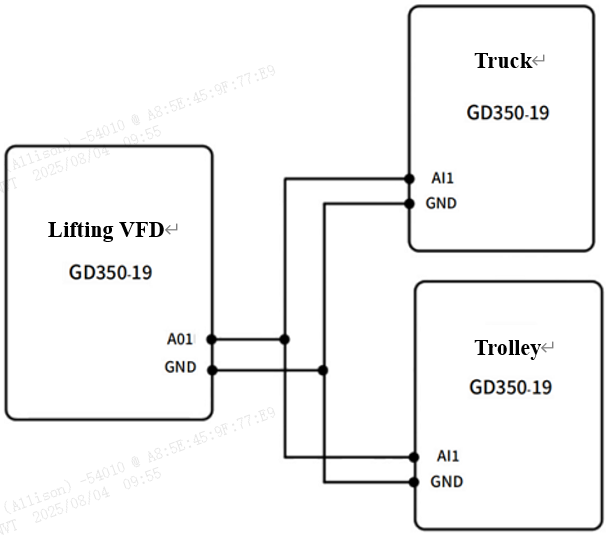

Figura 2 Fiação de controle antioscilação do guindaste

Benefício para o cliente

- Reduza a amplitude de oscilação de objetos pendurados: O VFD específico para guindastes da série GD350-19 possui um algoritmo anti-oscilação profissional integrado, tornando as fases de partida e parada do guindaste mais estáveis;

- Prolongar a vida útil do equipamento: A tecnologia antioscilação altamente eficiente não apenas melhora a eficiência da produção, mas também reduz o impacto do choque mecânico na carga do equipamento, prolongando assim a vida útil do equipamento;

- Segurança aprimorada: Se um erro do operador causar um mau funcionamento, o sistema pode executar automaticamente a proteção de frenagem para evitar acidentes de segurança e reduzir a taxa de falha do equipamento e a frequência de manutenção, aumentando assim a segurança e a confiabilidade geral;

- Economize tempo e custo: A tecnologia anti-oscilação realmente ajuda os clientes a economizar tempo e custo. Os clientes podem concluir as tarefas de manuseio mais rapidamente e reduzir o tempo de inatividade causado por falha ou manutenção do equipamento, melhorando assim a eficiência geral da produção;

- Maior conveniência operacional: A tecnologia antioscilação torna o guindaste mais fácil de operar, reduz a dificuldade de operação, permite que os operadores controlem o guindaste com mais facilidade e melhora o conforto e a conveniência do trabalho.

Conclusão

Com seu excelente desempenho, o VFD INVT da série GD350-19 tem excelente desempenho em aplicações anti-oscilação de guindastes, não apenas atendendo aos rigorosos requisitos dos clientes para precisão e velocidade de resposta, mas também trazendo aos clientes benefícios econômicos significativos e melhoria da produtividade por meio de suas características de alta eficiência e economia de energia. A tecnologia anti-oscilação de guindastes está se desenvolvendo na direção da inteligência e eficiência, fornecendo fortes garantias para a segurança e eficiência das operações de elevação. Esta solução marca um avanço importante para a INVT no campo de guindastes industriais pesados e também fornece uma experiência valiosa e direção de otimização para mais aplicações industriais no futuro.
