Introducción a los sistemas de bombeo solar doméstico - Inversor serie INVT GD100-PV

Resumen: Este artículo presenta principalmente el variador de frecuencia de la serie  GD100-PV de INVT utilizado para el sistema solar de agua. Introduce la estructura, el principio de control y el proceso de depuración del sistema solar de agua normal. También presenta el módulo de refuerzo que puede ahorrar costos para los usuarios. La práctica de ingeniería muestra que GD100-PV y los módulos de refuerzo son una solución económica para el sistema de agua solar doméstico.

Palabras clave: INVT, Bomba solar, GD100-PV, MPPT, Módulo de refuerzo

1. Introducción

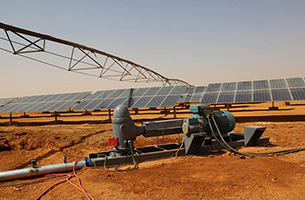

El sistema de bomba solar utiliza la energía solar inagotable, sin contaminación. Esta tecnología tiene una amplia posibilidad de aplicación en áreas remotas con menos agua y menos electricidad.

En este sistema, el controlador de la bomba es una parte crítica que puede transferir energía de CC desde paneles fotovoltaicos a energía de AC para accionar los diversos motores de AC.

El controlador de bomba de la serie GD100-PV tiene las siguientes características y ventajas:

● Controlador con fuente de energía dual en base de MPPT: alimentación de CC del panel solar y enenrgía de AC de red;
● Adecuado para BLDC, motor PM, motor monofásico;
● Adecuado para montaje en superficie y bombas sumergibles con motor de inducción trifásico;
● Gestión de todo el día Run-Stop-Restart con varias funciones de autoprotección;
● Función de control de la bomba: control de nivel de agua, protección contra rotación vacía, protección contra la luz solar inferior;
● Ahorra el costo del panel del módulo;
● Fácil de instalar y poner en servicio, no necesita otros controladores.

2. Configuración del sistema de agua del hogar

Normalmente, hay cinco partes principales en el sistema de agua del hogar: panel solar, gabinete de control eléctrico, bomba de agua, motor, dispositivo de almacenamiento de agua. El diagrama esquemático del sistema es el siguiente:

Diagrama esquemático del sistema de agua del hogar

El conjunto solar como fuente de energía puede transferir energía solar a la alimentación de CC. El controlador convierte la alimentación de CC a AC, la salida a la bomba de motor configurada para bombear el agua subterránea.

Para el sistema de 2.2kW y menos, se recomienda el módulo de refuerzo, debido a que hay menos números de matriz, no puede satisfacer la demanda de voltaje de entrada del controlador.

3. Solución GD100-PV para sistema de agua doméstico

3.1 Detalles de la aplicación y configuración del sistema:

Hay 12nos 100W, Voc = 20V paneles solares en el sitio. Y la bomba es monofásica 0.75kW, 2880, 50Hz, 220V, 4.5A.

Debido a la bomba monofásica, selecciona el controlador de bomba monofásica GD100-0R7G-SS2-PV, y debido al voltaje medio de CC de salida del conjunto solar. selecciona el módulo de refuerzo PP100-3R2-PV. El diagrama de configuración del sistema es el siguiente.

Diagrama de configuración del sistema

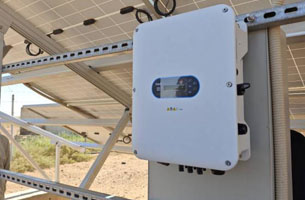

Panel GD100-PV e imágenes del sitio

3.2 Depuración del sistema

Paso 1: conecta el cable del motor. Conecta directamente L y N a U y W, o retira los condensadores conectados según el siguiente diagrama.

Conexión de cable de motor monofásico

Paso 2: restablece la configuración de fábrica y configura los parámetros de la placa de identificación del motor;

Paso 3: Prueba de dirección del motor. Establece la frecuencia de funcionamiento 10Hz, hace funcionar el motor. Monitorea el flujo de agua. Si el flujo de agua es pequeño, cambia el cable del motor para cambiar la dirección;

Paso 4: establece la función especial de control de la bomba solar, como habilitar la función de bomba solar, menor protección contra la luz solar y menor protección de carga.

Paso 5: establece los parámetros para el funcionamiento normal, como: control de terminal, funcionamiento cuando se enciende y función de restablecimiento de fallas.

La lista de parámetros es la siguiente:

3.3 Ventajas

● Ahorrar el costo del pane del módulo.

● Cambio automático entre energía solar y energía de red de AC.

● Fácil de instalar y depurar, el módulo de refuerzo puede identificar automáticamente el tipo de inversor.

4. Conclusión

Después de la depuración, el sistema puede cumplir con los requisitos del suministro de agua del hogar, y todas las funciones de protección funcionan normalmente. El cliente está muy satisfecho.

El controlador de bomba solar en base de MPPT de la serie de GD100-PV de INVT es muy fácil de instalar y poner en servicio y el rendimiento es excelente. Vale la pena promocionar.

Referencia

[1] Manual de operación del variador de frecuencia de la serie GD100-PV especial para bomba de agua fotovoltaica en Shenzhen INVT Electric Co., Ltd.
