Жилищный шкаф лифта в Индии - INVT EC160 интеллектуальное интегрированное оборудование

Время выпуска:2020-03-31
Количество кликов: 1442

Конспект: В этой статье представлено интеллектуальное интегрированное оборудование INVT EC160 для жилищного лифта в Индии. Он дает детальное решение для лифтов и деталей регулирования. Инженерная практика показывает, что интеллектуальное интегрированное оборудование INVT EC160 обладает хорошей способностью управления и стабильностью.

Ключевые слова: EC160, детальное решение, интеллектуальное интегрированное оборудование.


I. Информация

С быстрым развитием строительства, лифт, как вертикальный транспортный инструмент, становится все более и более важным. В текущее время большинство системы лифта на рынке Индии, они используют простую плату управления и универсальный преобразователь частоты для драйвера, не могут удовлетворить пользователя и не подходит для высоких зданий.

EC160 интеллектуальное интегрированное оборудование - это новая интеллектуальная система управления лифтом, разработанная в соответствии с концепцией дизайна, которая объединяет привод, управление и сетевую связь вместе. Он принимает предварительную технологию векторного управления замкнутого контура, технологию интеллектуального управления лифтом и технологию сетевой связи, интегрирует интеллектуальный привод лифта, контроль и управление вместе. Это полное и передовое решение для индийского рынка лифтов.


Основные характеристики:

• Сокращение ресурсов при монтаже, отладке, эксплуатации и управлении лифтом.

• Скорость максимальная: 6m/s   Этаж максимальный : 64

• Интеллектуальное сетевое групповое управление может одновременно управлять 8 лифтов.

•Встроенная высокоэффективная стартовая компенсационная технология невесомого датчика

• Расширенный расчет пространственного вектора бывает совместимым с энкодером двигателя AM/SM

• Высокопроизводительное управление вектором тока, выход крутящего момента 180% на нулевой скорости.

• Низковольтный аварийно-спасательный режим однофазного ИБП AC220V, поиск направления в легкой нагрузке.

• Безопасность включения жесткого ввода изделий соответствует стандарту EN81.

Специальная функция

• Применение открытого контроллера программирования ПЛК: обеспечивает функцию переключения для некоторых терминалов и дальнейшую платформу разработки для пользователя.

• Ручной терминал: автономный человеко-машинный интерфейс, онлайн-китайская / английская справочная система; функции управления регулирования, управление регулированной отладки, загрузка параметров / отправление, копирование компьютерных данных.

• Ручной терминал может быть подключен к интерфейсу CAN в автомобиле для удобной настройки параметров.

• Добавление интернет-модули TCP/IP для удаленной отладки и управления.

• Поддержка удаленного управления протоколом TCP / IP.


II. Конфигурация жилищного лифта.

Как обычно, в Индии, этаж жилищного лифта меньше чем 8 этажей. Механическое устройство было аналогично коммерческому лифту. К электрической системе, номинальная мощность более низка из-за низкой емкости как 6 человек, в этом случае, система 4KW самая популярная. Электрическая схема может быть описана следующим образом:


III. EC160 Решение жилищного лифта


1.EC160 Электрическая конфигурация


Fig 2 EC160 Инструкция по настройке


2. Решение для компании Orange elevator


Fig 3 Кабина и COP

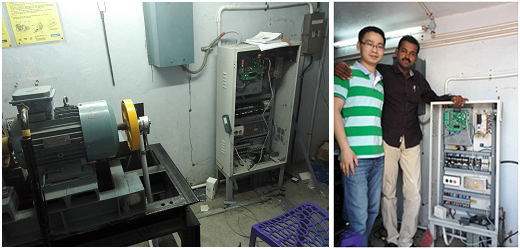

Fig 4 Отделение оборудования и панель


Tab 1 Информация лифта

Скорость лифта0.67 м/сек.
Вместимость6 человек, 408кг.
Этаж5 этажов
Источник питания3 Фазы 415Вт
Тип двигателяАсихронный двигатель
Номинальная мощность двигателя3.7 кВт
Интегрированное оборудованиеEC160-5R5-4


Согласно конфигурации лифта и требовательным функциям, мы обеспечиваем электрическое решение следующим образом. Учитывая более высокую температуру окружающей среды, выбирается один класс выше рейтинга интеллектуального оборудования.


Tab 2 Список конфигурации

ПредметМодель.Кол.
EC160 интегрированное оборудованиеEC160-5R5-41
Ручной операторEC-PAD1
Верхняя плата автомобиляEC-CTB1
Плата управленияEC-CCB1
Плата дисплея и вызоваDC-03A6
Тормозной резистор50Ω/2000W1


3.EC160 Настройка параметров для жилищного лифта.

Основная настройка параметров, следующая.

Код функцияНаименаваниеОписаниеЗначение настройки
P0.00Режим управления1, Векторное управление с PG1
P0.01Номинальная скорость работы лифта0.100~6.00 м/сек.0.67
P0.02Макс. скорость работы лифта0.100~P0.01 м/сек.0.67
P0.03Макс. выходная частота10.00~400.00Hz50
P0.04Диаметр тягового шкива100~2000mm340
P0.05Передаточное отношение1.00~100.0040
P0.06Коэффициент подвеса каната1~81
P1.00Увеличение ACC 10.001~1.000m/s30.2
P1.01Увеличение ACC 20.001~1.000m/s30.2
P1.02Скорость ACC0.001~1.000m/s20.4
P1.03Сокращение dec 10.001~1.000m/s30.2
P1.04Сокращение dec 10.001~1.000m/s30.2
P1.05Скорость Dec0.001~1.000m/s20.4
P1.06Уголок двери0~1000mm100
P2.00Выбор типа двигателя0: Асинхронный двигатель0
P2.01Номинальная мощность двигателя0.1~150.0kW3.7
P2.02Номинальная частота работы двигателя3.00~400.00Hz50
P2.03Номинальная частота вращения двигателя1~3000rpm1440
P2.04Номинальное напряжение двигателя0~460V415
P2.05Номинальный ток двигателя0.1~1000.0A9
P3.00Выбор типа энкодера0:Инкрементный энкодер0
P3.01Разрешение энкодера1~100001024
P3.00Направление энкодера0: Прямой вход0
P4.00ASR низкоскоростное пропорциональное усиление0~10035
P4.02Низкоскоростное время фильтра обнаружения0~82
P4.04ASR  высокоскоростное пропорциональное усиление0~10020
P4.06Высокоскоростное время фильтра обнаружения0~82
P4.08ACR пропорциональный коэффициент P0~65535600
P4.10ACR коэффициенты фильтра0~6553564
P4.09ACR интегральный коэффициент I0~65535600
P5.09Порог превышения скорости отклонения0.1%~50.0%30.0
P5.10Время обнаружения превышения скорости отклонения0.000~10.0001.500
A1.01Общая установка этажа2~645
T0.04Задержка открытия тормоза0~5.000s0.600
T0.05Задержка закрытия тормоза0~5.000s0.600
T0.07Задержка отмены направления0~5.000s0.600
T0.14Задержка отсчета скорости0~5.000s0.600
F0.00Обнаружение высокого / низкого напряжения1: только обнаружение более низкого напряжения1
F0.13Линия-2 Выбор функции35: UPS обнаружение выхода35
F0.18Относительный выбор работы лифта1: Ниже 32 этажей вызов подключения к внутренней линии1
F0.22UPS приложение0: 220V источник питания0


4. Преимущества

• Интеллигенция и интегратор: EC160 - это комбинация контроллера и преобразователь частоты.

• Простота и стабильность: 2 комплекта коммуникационного интерфейса CAN, делают систему простой, высокоэффективной и стабильной.

• Легкое регулирование: LCD оператор с 10 строками дисплей может отображать всю информацию о состоянии работы. Регулирует удобнее.

• ARD функция: с однофазным AC 220 В UPS переменного тока, EC160 может бежать на ближайший этаж и открывать дверь, когда сетевое питание выключено.


IV.Вывод

Высокопроизводительное и удобнее регулировать, экономит как время, так и материальные затраты. Благодаря передовой технологии и высокой рентабельности, EC160 становится все более популярным на мировом рынке.
