INVT TS611 + DA180A para modernização de máquinas de embalagem tipo “pillow” na indústria de embalagens

“O equipamento não consegue funcionar rápido, estragando as embalagens assim que a velocidade aumenta?”

“Os custos são absurdamente altos, e trocar a solução custa mais do que comprar uma máquina nova, não é?”

“Resposta lenta do serviço pós-venda, causando perdas significativas devido ao tempo de inatividade?”

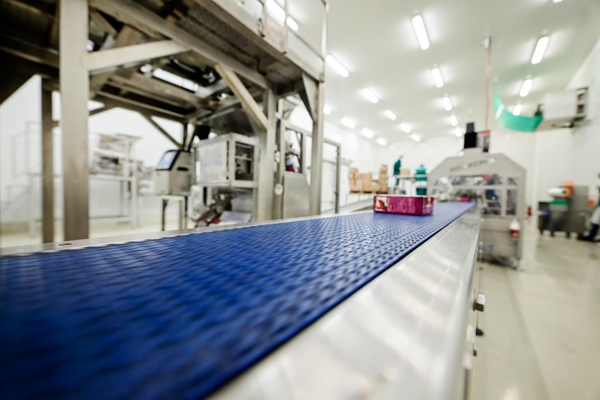

Na indústria de embalagens, a máquina de embalagem tipo almofada atua como um “artesão da embalagem”, carregando com precisão e eficiência os materiais que chegam do alimentador no filme de embalagem, realizando a selagem central aquecida e o corte transversal, permitindo que as embalagens fluam ordenadamente para o próximo processo.

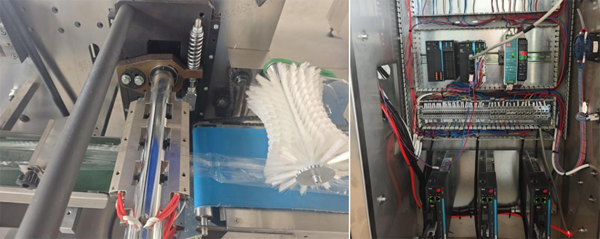

Estrutura mecânica

① Seção de alimentação: Corrente transportadora de alimentação, acionada por um servo de haste de empurrar de 750 W para realizar ciclos contínuos e alimentar os materiais.

② Mecanismo de tração do filme: Consiste no filme, no rolo de alimentação do filme, na roda de tração e na roda de selagem central, acionado por um servo de 750 W para puxar o filme para frente.

③ Mecanismo de corte: selagem de extremidade e cortador, correia transportadora de descarga, acionados por um servo de 750 W.

TS611+DA180, Superando Desafios com “Colaboração Inteligente”

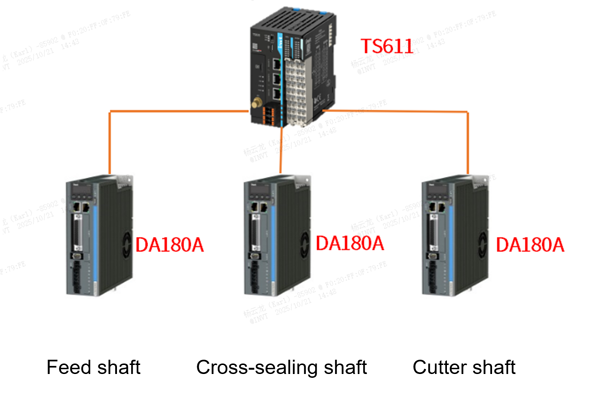

A INVT lançou a solução VS070-QE + TS611 (PLC com saída de pulso) + 3*DA180A, alcançando um equilíbrio perfeito entre desempenho e custo por meio de três grandes inovações tecnológicas.

Para determinar com precisão as posições do eixo de selagem transversal (eixo de tração do filme) e do eixo de selagem transversal (eixo do cortador), a solução alimenta a saída de divisão de frequência de pulso do servo do eixo de selagem transversal na entrada de alta velocidade do PLC. A utilização da instrução de sonda do codificador TS621 permite o travamento e o registro precisos das posições, fornecendo valores de posição exatos para funções como ajuste de material, prevenção de sacos vazios e correção de marcas de registro, aumentando assim a precisão da solução.

• A solução utiliza perfis de came comutados para planejar a curva de parada/partida para a prevenção de sacos vazios, permitindo que o cortador e o eixo de tração do filme parem suavemente em altas velocidades sem desvio na posição do material.

• A reversão da fixação do material avalia se o cortador está fixando o material comparando a posição comandada com o desvio da posição real de feedback, substituindo a detecção de torque. Isso torna a resposta da detecção mais rápida e protege melhor o cortador.

Triple Upgrade: Eficiência, Custo, Depuração

Melhoria da eficiência:

A velocidade máxima do equipamento aumentou de 150 sacos/minuto para 200 sacos/minuto, elevando a capacidade de produção diária em 33%.

Redução de custos:

Os custos com energia elétrica foram reduzidos em quase 30%, o suficiente para cobrir três meses de despesas com consumíveis do equipamento, economizando o equivalente ao custo de uma máquina nova em um ano.

Depuração simplificada:

O tempo de depuração foi significativamente reduzido, com um aumento de 50% na eficiência. Os parâmetros são calibrados automaticamente, permitindo a conclusão independente de todo o processo no mesmo dia.

A solução servo INVT TS611+DA180A resolve os pontos fracos das soluções tradicionais em relação à velocidade, custo e serviço pós-venda. Além disso, por meio de inovações como design modular, depuração transparente e suporte remoto, ela oferece uma solução completa de “redução de custos e melhoria de eficiência” para fabricantes de equipamentos de embalagem.

Com excelente desempenho e alta relação custo-benefício, ela proporciona melhorias duplas na eficiência de processamento e na qualidade para os fabricantes de máquinas de embalagem tipo almofada.

Em meio à tendência do setor em direção a embalagens de alta velocidade, inteligentes e flexíveis, a INVT está capacitando mais empresas a aproveitar as oportunidades de mercado e obter vantagem competitiva por meio da inovação tecnológica contínua!
