Contrôleur INVT TP2000 pour machine de banderolage haute fréquence dans l’industrie du câble

Dans le domaine de la fabrication de câbles, la précision et l’efficacité du processus de banderolage sont des facteurs clés déterminant la qualité du produit final et les coûts de production.

01 Processus de l’équipement et défis

La machine de banderolage est principalement utilisée pour enrouler automatiquement, de manière serrée et ordonnée, divers matériaux en bande tels que le ruban d’aluminium, le ruban Mylar et le ruban de cuivre sur la surface extérieure de fils et câbles. Grâce à différents modes d’enroulement tels que le bobinage, le tirage et l’enroulement longitudinal, l’équipement fournit des couches de protection et de blindage aux câbles.

L’équipement se compose principalement d’une unité d’alimentation de fil, d’une unité de traction, d’une unité de banderolage, d’une unité de séchage et d’une unité de bobinage. L’unité de banderolage est le cœur du système : grâce à un mécanisme de rotation à grande vitesse, le ruban est enroulé en spirale sur le produit, et le rapport de vitesse entre l’axe de banderolage et l’axe d’alimentation est contrôlé avec précision afin de maîtriser des paramètres clés tels que le pas d’enroulement et le taux de recouvrement.

02 Innovation technologique permettant la modernisation de l’équipement

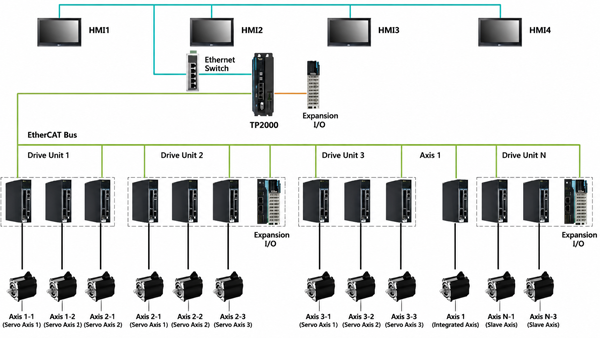

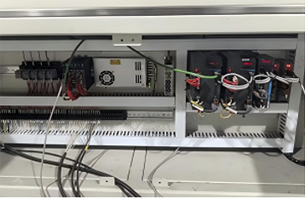

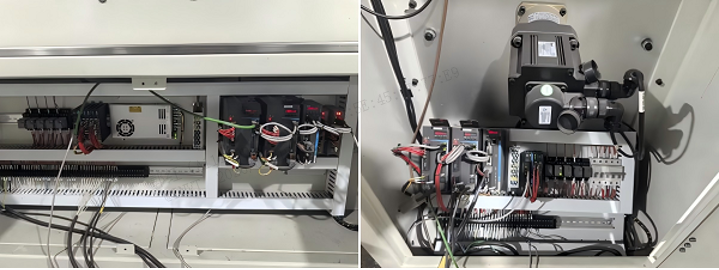

INVT a développé une solution d’automatisation complète pour la machine de banderolage, basée sur HMI + PLC TP2000 + module d’extension IO + servo DA200A. Le contrôleur TP2000 introduit une architecture de contrôle innovante, apportant une avancée technologique majeure à l’équipement.

La technologie de bus EtherCAT permet un cycle de communication ultra-rapide de 0,5 ms, offrant une base solide pour la coordination multi-axes. Les servos contrôlent respectivement la tension de bobinage, la vitesse de banderolage, la vitesse d’alimentation du ruban, la vitesse de traction et le système de guidage.

• Vitesse de banderolage atteignant 3000 tr/min, répondant aux exigences de haute vitesse

• Vitesse de ligne de production de 7,5 m/min, soit une augmentation de 25 %

• Tolérance de précision du pas d’enroulement inférieure à 2 %

• Arrêt automatique en cas de rupture de ruban ou de câble, et arrêt automatique à la fin du comptage de longueur

03 Contrôle précis permettant de dépasser les limites du procédé

Grâce à la solution de contrôle INVT TP2000, la vitesse de la ligne de production est passée de 6 m/min à 7,5 m/min, soit une amélioration de 25 % de l’efficacité de production. Une précision de contrôle accrue réduit les pertes de matériaux et diminue les coûts de production. La stabilité et la fiabilité du fonctionnement réduisent les temps d’arrêt et améliorent l’utilisation des capacités de production.

Le succès de l’application du contrôleur INVT TP2000 dans les machines de banderolage haute fréquence démontre ses excellentes performances dans des scénarios de contrôle de mouvement complexes. La communication de bus à haute vitesse, le contrôle synchrone précis et les algorithmes stables de contrôle de tension fournissent un soutien technique solide aux fabricants d’équipements de câbles.

À l’avenir, INVT continuera à approfondir ses applications industrielles et à fournir à ses clients des produits et solutions d’automatisation industrielle plus performants et plus fiables.
