Variateurs de fréquence INVT GD5000 et GD350A pour les systèmes de convoyeurs dans une usine de préparation du charbon au Shaanxi

Dans un contexte de concurrence accrue dans l’industrie du charbon et de renforcement des exigences environnementales, comment les usines de préparation du charbon peuvent-elles améliorer les performances des systèmes de convoyeurs à bande afin d’assurer une production efficace, sûre et économe en énergie ?

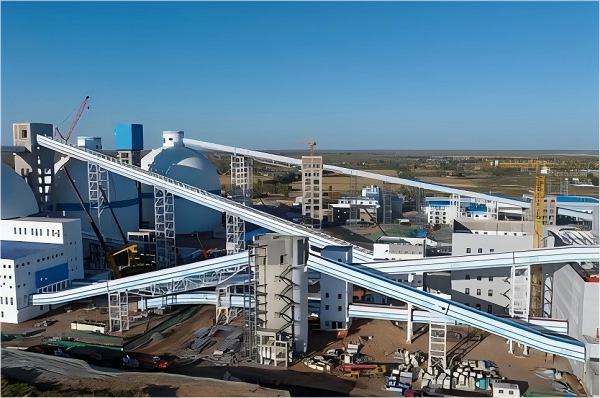

L’usine de préparation du charbon d’une entreprise minière située dans la province du Shaanxi dispose de 9 passerelles de convoyeurs à bande composées de plus de 30 travées, dont la plus longue atteint 46,5 mètres. En tant qu’élément clé du transport continu et efficace dans le processus de lavage du charbon, ces convoyeurs relient étroitement les différents équipements de production et zones fonctionnelles.

Besoins du client

Afin de garantir que le système de convoyeurs à bande de l’usine de préparation du charbon devienne une « ligne de vie » de transport efficace et fiable, le client a exigé des variateurs de fréquence spécialement optimisés pour entraîner des moteurs synchrones à aimants permanents antidéflagrants destinés à l’industrie minière, avec une excellente capacité de résistance aux chocs de charge.

Le système devait disposer d’une capacité de redondance de puissance, assurant une sortie à pleine charge même en cas de défaillance d’une unité individuelle, sans impact sur la production.

Le contrôle maître-esclave basé sur un réseau à fibre optique devait permettre une commutation intelligente et transparente sans intervention manuelle.

En outre, grâce à des interfaces complètes de communication à distance, une gestion centralisée et efficace du démarrage/arrêt des équipements, de la surveillance des données et du traitement des pannes était requise.

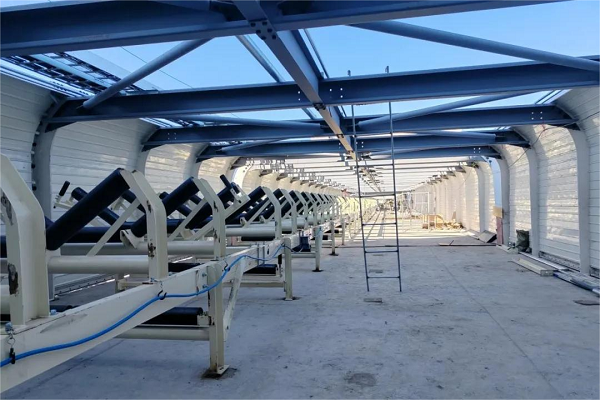

 Convoyeur à bande

Solution

Sur la base des exigences spécifiques du client en matière de type de charge, de communication, de mode de contrôle maître-esclave et de type de moteur, INVT a conçu sur mesure une solution comprenant des variateurs haute tension GD5000 à 9 unités intégrées et des variateurs basse tension GD350A.

Le schéma détaillé du système de contrôle est présenté ci-dessous.

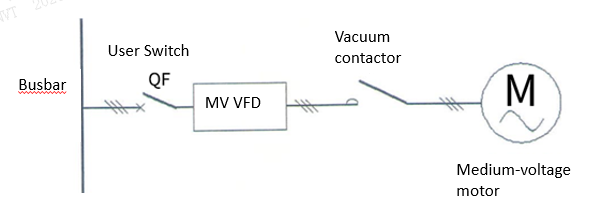

▲ Solution du système GD5000 ▲

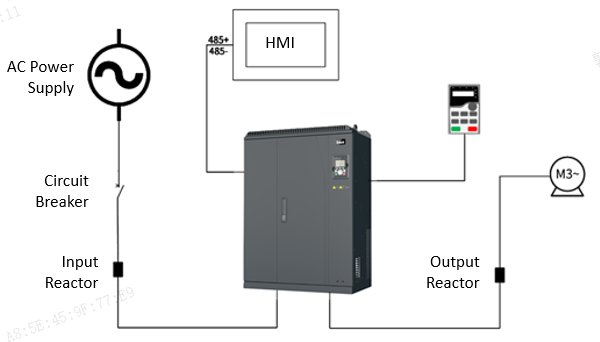

▲ Solution du système GD350A ▲

Système de contrôle GD5000 :

1. Adoption de processeurs multicœurs et d’un contrôle vectoriel en boucle fermée, garantissant une régulation de vitesse de haute précision et une réponse dynamique rapide.

2. Le système protège physiquement le variateur grâce à une armoire de commutation de sortie et intègre des fonctions de synchronisation maître-esclave et de compensation basse fréquence, assurant un équilibrage de puissance et un démarrage stable.

Même dans des conditions de charge lourde en pente, le système fournit un couple de démarrage élevé, empêchant le recul du convoyeur et garantissant une exploitation sûre et fiable.

L’équipement prend en charge un déplacement stable à basse vitesse de 0,1 m/s et offre une grande simplicité d’utilisation, réduisant efficacement l’intensité du travail.

Bénéfices client

• Fonctionnement efficace et économies d’énergie
  La variation continue de vitesse de 0 à 100 % permet d’adapter précisément la vitesse du convoyeur au débit de charbon, réduisant significativement la consommation d’énergie.

• Protection souple des équipements
  Les démarrages et arrêts progressifs éliminent les chocs mécaniques sur la bande, les rouleaux et les autres composants, prolongeant efficacement la durée de vie du système.

• Contrôle stable et de haute précision
  Assure un fonctionnement stable dans des conditions complexes telles que les charges lourdes et les déplacements à basse vitesse, évitant les déversements de matériaux et le déport de la bande, et garantissant la continuité du transport.

• Exploitation et maintenance intelligentes à distance
  L’intégration complète des données dans la plateforme de contrôle central permet au personnel d’exploitation et de maintenance de surveiller l’état des équipements, d’ajuster les paramètres et de traiter les pannes à distance, améliorant ainsi l’efficacité et la sécurité.

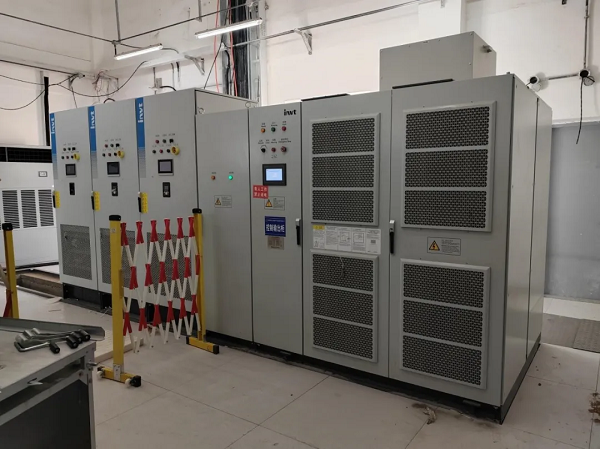

L’application réussie des variateurs haute et basse tension INVT GD5000/GD350A sur des convoyeurs à bande à aimants permanents a considérablement amélioré la sécurité et l’efficacité énergétique du système, générant des bénéfices économiques et sociaux significatifs pour le client.

La gamme diversifiée de produits INVT continuera d’apporter un soutien technique complet et des solutions fiables à l’industrie minière.
