Soluções INVT TS621 PLC e GD270 VFD para torre de resfriamento automático em aplicações de fundição

Resumo: A torre de resfriamento é usada para resfriar a água quente e converter em água fria. É usado em fundições. O produto INVT é usado nesta aplicação para bombeamento de sucção e circulação e suas funções de controle.

Palavras-chave: TS621, GD270, VS-QS HMI.

Histórico do projeto

Uma fundição é uma instalação que produz peças fundidas de metal derretendo metal e despejando-o em moldes. O metal fundido então esfria e solidifica, assumindo a forma do molde. As fundições são essenciais para a criação de uma ampla gama de componentes metálicos usados em várias indústrias.

Os metais são fundidos em formas derretendo-os em um líquido, despejando o metal em um molde e removendo o material do molde depois que o metal solidifica à medida que esfria. Os metais mais comuns processados são alumínio e ferro fundido. As principais funções de uma indústria de fundição são processo de fusão, moldagem, solidificação, pós-processamento. Estes são os principais processos em uma fundição. Uma torre de resfriamento é um dispositivo de remoção de calor que usa água para transferir o calor residual do processo para a atmosfera. Da mesma forma, uma torre de resfriamento industrial opera com base no princípio de remover o calor da água, evaporando uma pequena porção de água que é recirculada pela unidade.

O cliente quer que todo este sistema de torre de resfriamento seja totalmente automático. Usamos INVT CLP, IHM, INVERSORES para tornar este sistema totalmente automático.

Desafios e soluções

Os sistemas possuem dois motores para fins de sucção e alimentação. Ambos querem controlar por base PID. Uma velocidade da bomba deve ser controlada com base na pressão da água. E outra pressão da bomba deve controlar com base na temperatura da água da torre de resfriamento.
Todas as funções e controles são feitos de acordo com a necessidade do cliente e os controles das bombas também são feitos com base em PID.

PROCEDIMENTO DA MÁQUINA:-
A. Bomba de sucção: Esta bomba é usada para sugar as águas quentes das áreas de fundição. E essa água estará muito QUENTE. Precisamos resfriá-lo e enviá-lo novamente para a operação da área de fundição. A primeira bomba de sucção sugará a água QUENTE da fundição.

B. Bomba de circulação: Esta bomba será usada para circular as águas quentes para a torre de resfriamento. Neste processo podemos reduzir a temperatura da água e reutilizá-la para o processo.

C. Motor do ventilador de resfriamento: Este motor será usado para operar o ventilador de resfriamento. Assim que o ventilador começar a funcionar, a água quente circulará para a torre de resfriamento. Assim, o ventilador de resfriamento extrairá o calor da água quente e circulará o ar forçado no sistema de circulação de resfriamento. Portanto, a temperatura da água quente diminuirá.

D. Sistema de reutilização: Este motor bombeará a água resfriada para a área de fundição e será reutilizada para a aplicação de fundição.

E. Função de controle PLC: Todas as funções são controladas por PLC e podemos monitorar por HMI. O usuário definirá a pressão necessária na IHM. As linhas de bombeamento são conectadas com transmissor de pressão. Assim, o PLC manterá a pressão com o nível definido com base no feedback do transmissor de pressão. Também unidade de ventilador de resfriamento conectada com sensor de temperatura. Portanto, a frequência de funcionamento do motor do ventilador pode ser controlada com base no feedback do sensor de temperatura. Tanto a pressão quanto a temperatura são executadas pela lógica de controle PID.

Informações do projeto e solução

1 Informações do projeto

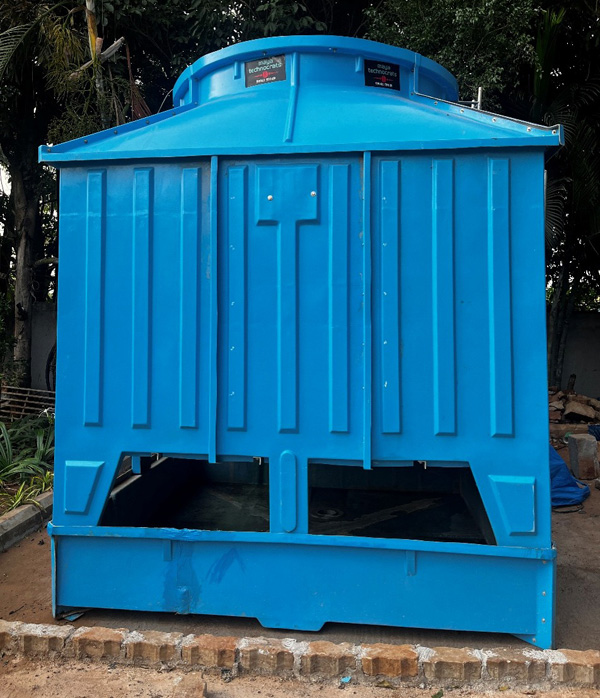

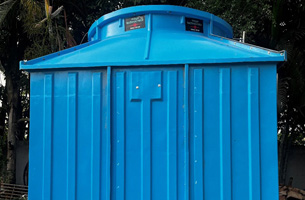

Informações do site: Torre de resfriamento – Área de fundição.

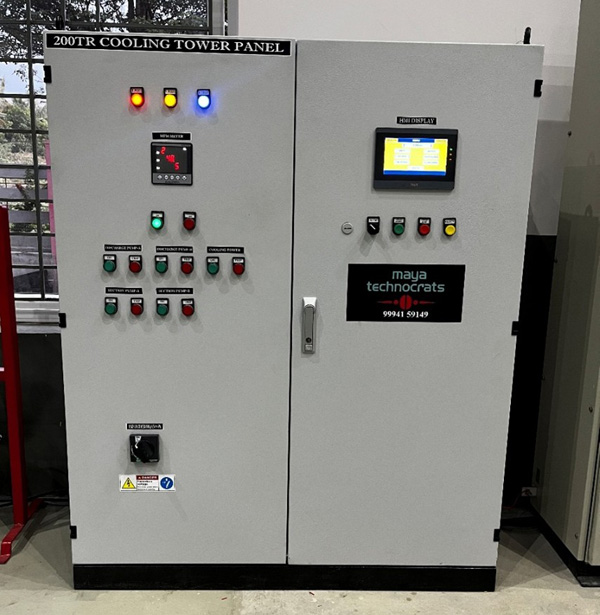

Foto do painel elétrico

2. Solução INVT

3. Comissionamento do sistema

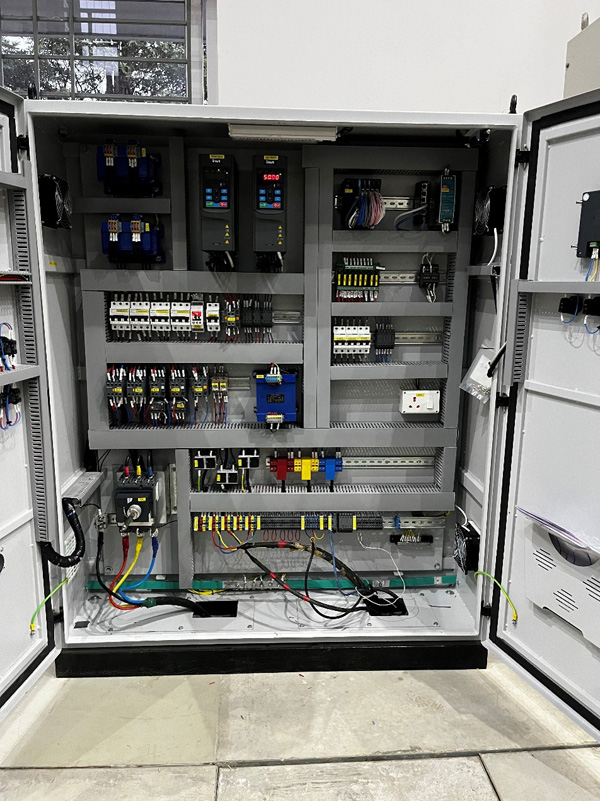

Painéis de controle

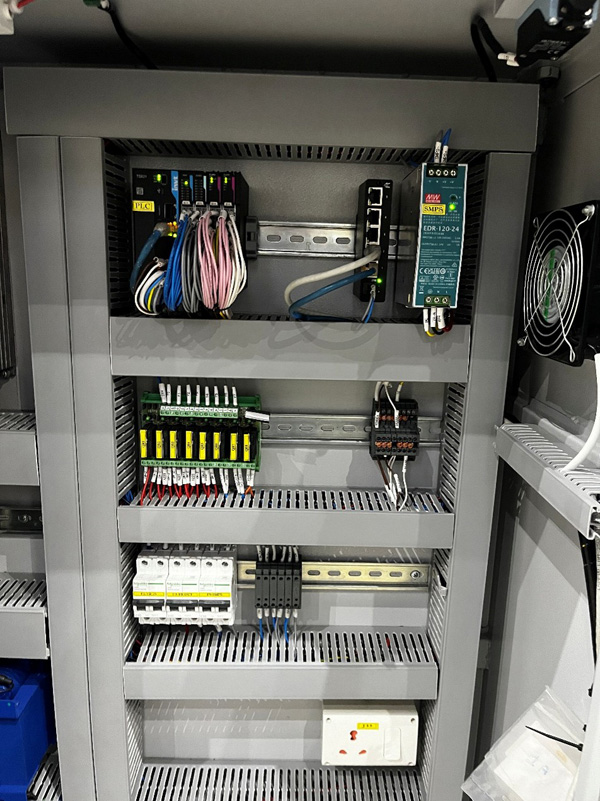

Foto PLC

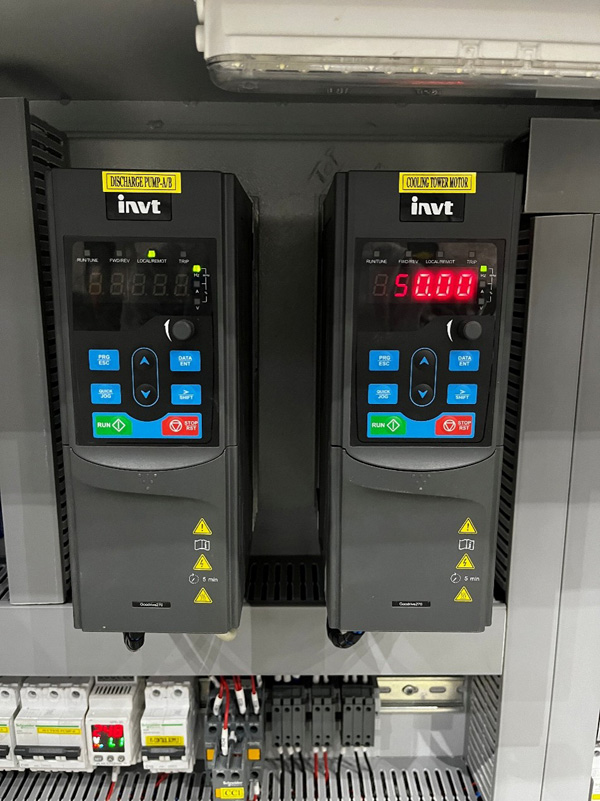

Foto GD270 VFD

Vantagens e benefícios
• Reduza o consumo de energia do sistema geral usando o VFD.• A eficiência foi alta.
• Operação suave e sem ruído.

Conclusão

O uso do VFD reduzirá o ruído de funcionamento do sistema e aumentará a eficiência e também reduzirá o consumo de energia do sistema.
