Inversor INVT GD600 para retrofit de endireitadora de aço inox na China

O aço inoxidável é agora um material-chave na indústria moderna. Como ele resiste bem à ferrugem, funciona muito bem em condições extremamente quentes ou extremamente frias e é fácil de moldar. Nos últimos anos, a indústria chinesa de aço inoxidável cresceu rapidamente e vem avançando de forma constante para se tornar uma líder mundial.

No entanto, esse crescimento enfrenta dois grandes problemas: os produtos importados às vezes não estão disponíveis e, com frequência, seus preços são altos demais. Por causa disso, tornou-se necessário usar mais equipamentos produzidos localmente para processar aço inoxidável. Os sistemas de acionamento chineses precisam continuar melhorando em tecnologia, qualidade e serviço. Isso ajudará a romper o controle de marcas estrangeiras e a atender melhor às necessidades dos fabricantes de aço inoxidável da China.

Requisito do cliente

O endireitador de aço inoxidável é uma máquina de processamento essencial na produção de aço inoxidável. Após o recozimento e a laminação a frio, as tiras de aço inoxidável apresentam problemas de tensão e de planicidade. Somente esticando e nivelando com um endireitador (às vezes seguido por uma etapa de decapagem) é que elas podem se tornar bobinas de aço planas e vendáveis.

Para enfrentar os desafios mencionados acima, uma empresa de processamento de aço inoxidável decidiu modernizar seu endireitador com componentes fabricados localmente, substituindo o inversor importado original. Essa empresa produz bobinas de aço em vários tamanhos, incluindo espessuras de 0,24 mm a 0,40 mm. Portanto, o equipamento deve manter uma tensão extremamente estável ao processar diferentes tipos de tira de aço.

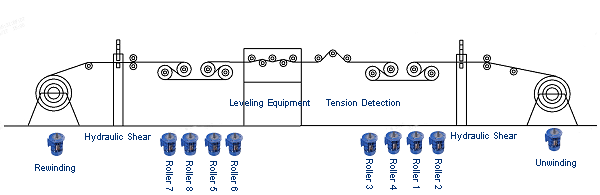

Diagrama esquemático do equipamento retificador

Solução INVT

Para atender às necessidades do cliente, a INVT apresentou a solução inversor GD600. Com vantagens como ajuste automático preciso do motor, forte desempenho de controle, limitação de torque estável e aceleração/desaceleração suave, ela substituiu com sucesso a marca importada.

Nessa solução, o cliente manteve o CLP (PLC) da marca original. O módulo retificador INVT GD600 se comunica de forma eficiente com o PLC via Profinet (PN), permitindo leitura, escrita e troca rápidas de dados, o que economiza tempo de programação e reduz os custos de treinamento dos operadores. Um módulo de comunicação PN é instalado no retificador para obter uma conexão perfeita com o PLC. Enquanto isso, a comunicação entre as unidades retificadora GD600 e inversora utiliza a interface padrão CANopen integrada, reduzindo o custo de módulos de comunicação adicionais.

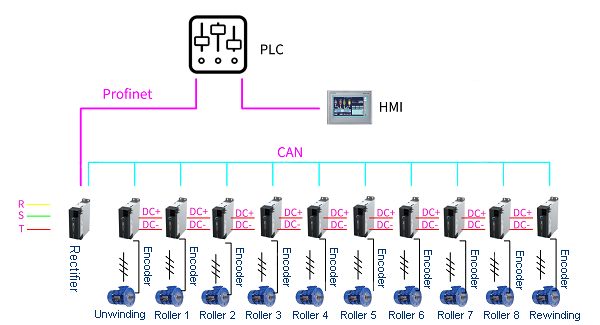

Diagrama de controle

Benefícios ao cliente

1. A solução de barramento CC comum multi-drive melhora a eficiência energética do sistema, alcançando economia de energia de até 30%.

2. O GD600 habilita a localização, reduzindo custos de aquisição e de manutenção pós-venda.

3. Capaz de operar acima da frequência nominal, ele aumenta a eficiência de operação do endireitador. Também apresenta longa vida útil e entrega excelentes resultados de estiramento e nivelamento.

4. A função de segurança padrão STO (Safe Torque Off) aumenta a segurança ao impedir a partida acidental do equipamento, protegendo o pessoal.

5. Algoritmos estáveis de controle de torque liberam totalmente o maior desempenho do equipamento, garantindo estabilidade e confiabilidade do processo.

6. O design compacto multi-drive economiza espaço no gabinete para o cliente e aumenta a flexibilidade no layout do equipamento.

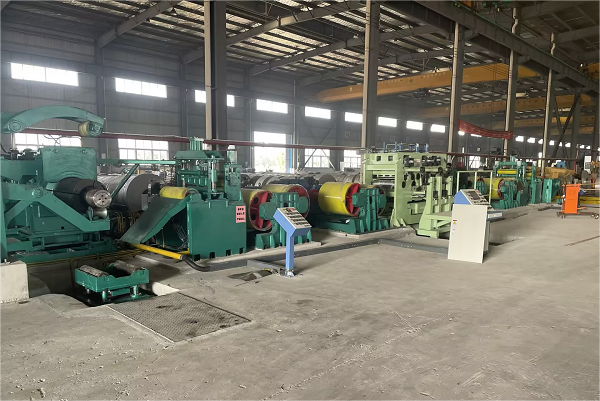

Diagrama do endireitador

Com o rápido crescimento do mercado de aço inoxidável, a tecnologia de inversores fabricada na China trouxe grandes melhorias em estabilidade e desempenho. Ao usar a solução local da INVT, os processadores de aço inoxidável reduziram significativamente os custos de equipamentos e de operação. O equipamento funciona de forma estável, é altamente automatizado e atende a requisitos rigorosos de produção. Isso impulsionou a eficiência, fortaleceu a competitividade no mercado e conquistou a forte confiança dos clientes. Olhando para o futuro, a INVT continuará aprimorando nossas tecnologias industriais. Com tecnologia e produtos confiáveis, continuaremos apoiando a atualização e a substituição de equipamentos importados por alternativas nacionais.

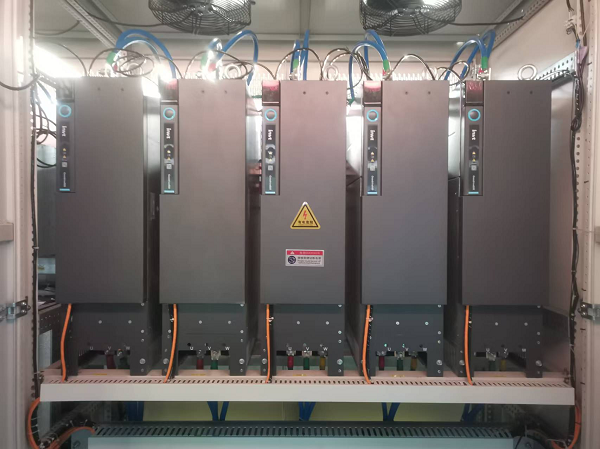

Diagrama do gabinete 1

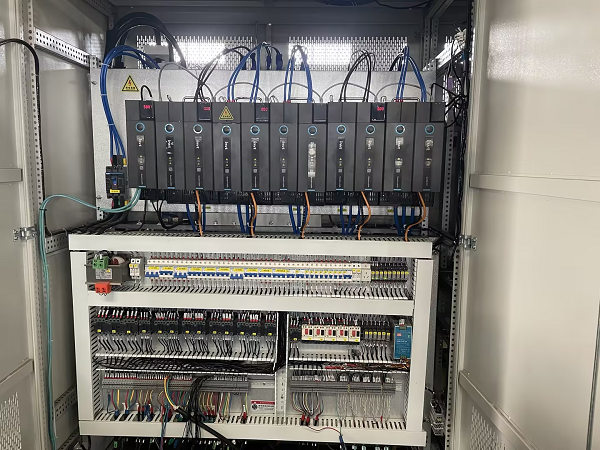

Diagrama do gabinete 2

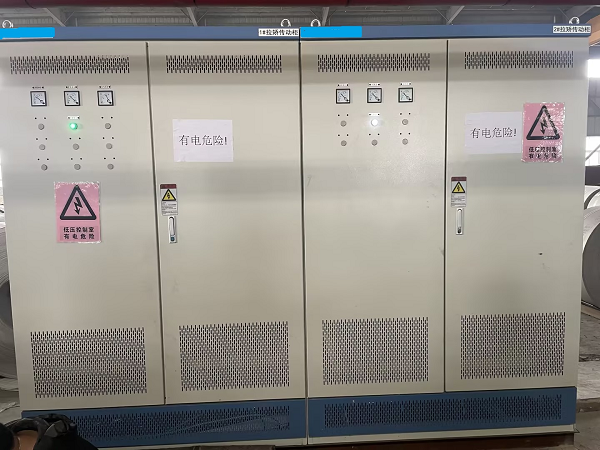

Diagrama do gabinete 3
