Solução INVT para máquina de rosqueamento interno automático na Índia

Resumo: A máquina de rosqueamento é uma das aplicações mais importantes em um centro de usinagem CNC. É um método subtrativo usado na fabricação de roscas externas e internas de diferentes tamanhos. Este artigo apresenta principalmente INVT PLC, Servo e HMI usados nesta máquina com alto desempenho.

Palavras-chave: INVT IVC3 PLC, conjunto servo DA200, IHM série VS, máquina de rosqueamento interno automático

I. Introdução

Essa usinagem ocorre através do movimento circular de uma ferramenta rotativa calibrada com a profundidade e densidade de rosca necessárias. A função primária de um thread é atuar como um agente de acoplamento entre dois mecanismos. Durante o processo de acoplamento, ocorre movimento entre as peças.

Procedimento da máquina:

1. Servo do fuso: Gira a ferramenta de rosqueamento para que ela rosqueie no parafuso ou em outras peças.
2. Servo de cima para baixo: Move o eixo para cima e para baixo para atingir o comprimento de rosca necessário no parafuso.
3.  Servo de substituição de ferramenta: Troca a ferramenta completa por uma nova através de movimento mecânico servo-controlado.
4.  PLC e IHM: Controla, monitora e transmite dados da HMI para o servo drive para movimentos.

II. Informações e solução do projeto

1. Informações do projeto

Informações do site: Empresa de fabricação de rosqueamento de parafusos de porca

2. Solução INVT

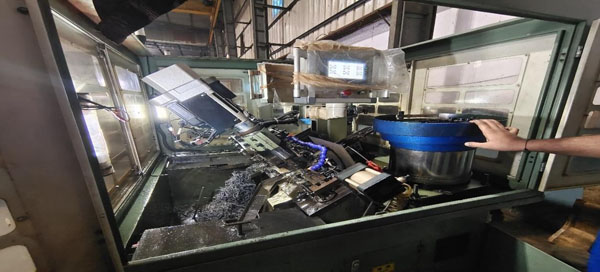

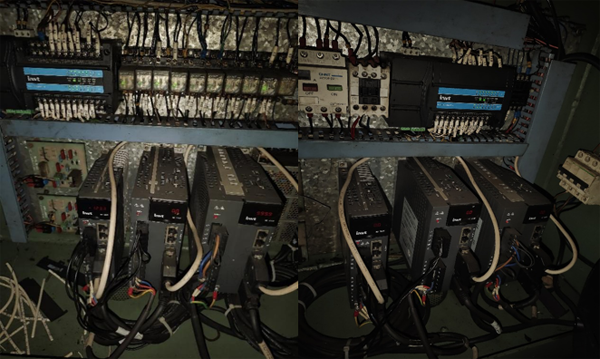

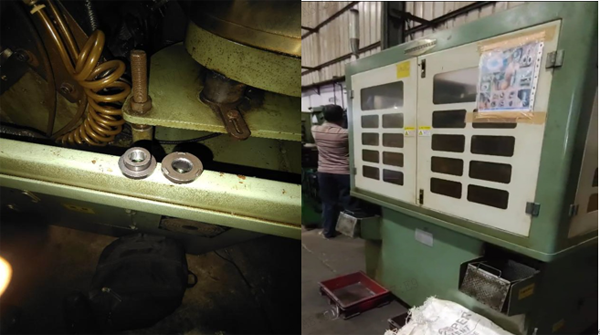

Nesta aplicação, o rosqueamento interno é realizado automaticamente usando movimentos servo. Cada máquina inclui 3 conjuntos de servos DA200, 1 PLC IVC3 e 1 IHM QE. Um total de seis máquinas foram implantadas.

3. Recursos do sistema:

 A) Todas as configurações podem ser alteradas através da IHM - operação muito conveniente. B) Componentes econômicos garantem alto retorno sobre o investimento.

III. Comissionamento do sistema

Os painéis de controle foram testados e configurados como parte do processo de comissionamento.

IV. Vantagens e benefícios

 - Alta eficiência de produção devido à operação automática.

- Os dados podem ser facilmente inseridos e monitorados através da tela IHM.

- Fácil detecção de falhas. - Rosqueamento de alta precisão com servo drives.

V. Conclusão

 A INVT oferece uma solução econômica e confiável, operando com sucesso na Índia com a satisfação do cliente.
