INVT GD5000 MV VFD para produção de fibra química em Henan

Recentemente, a INVT alcançou uma cooperação profunda com uma determinada empresa de fibra química em Henan. Aproveitando sua excelente força técnica e capacidade inovadora, a INVT aplicou com sucesso o inversor VFD de média tensão da série GD5000 com uma tecnologia de chaveamento ininterrupto “um acionamento, cinco comutações sem interrupção”, ajudando a empresa de fibra química a resolver inúmeras questões de produção e a atingir os dois objetivos de economia de energia, melhoria de eficiência e maior competitividade.

1. Contexto

Uma empresa de fibra química em Henan tem enfrentado problemas causados pela partida com frequência de energia durante o processo de produção. A fábrica depende da geração de energia solar e a capacidade excedente da rede elétrica já é insuficiente. No momento em que ocorre a partida por frequência de energia, a corrente de partida do motor normalmente pode atingir de 5 a 8 vezes a sua corrente nominal. Esse grande pico de corrente não apenas afeta seriamente o funcionamento normal de outros equipamentos conectados à mesma rede, como também frequentemente provoca desarmes e outras falhas, levando a interrupções na produção e a uma queda significativa na eficiência.

Ao mesmo tempo, o torque de partida durante a partida é difícil de controlar com precisão. Um torque de partida excessivo geralmente causa danos por impacto ao equipamento de carga, aumentando os custos de manutenção e a frequência de substituição, comprimindo ainda mais a margem de lucro da empresa.

2. Solução INVT

O VFD não é usado apenas para partidas suaves. Com base nos parâmetros nominais da carga no local e nas condições reais de operação, os contatores a vácuo dentro dos cinco armários de chaves devem ser intertravados eletricamente para garantir que apenas um contator possa estar ligado a qualquer momento durante a operação do sistema. Isso garante que apenas um motor opere com frequência variável, assegurando a segurança do sistema.

Além disso, o equipamento de conversão de frequência deve estar equipado com um circuito de pré-carga e deve acelerar da velocidade zero até a frequência total em 20 segundos.

Em resposta a essas exigências dos clientes, a equipe da INVT desenvolveu rapidamente e finalizou uma solução de VFD de média tensão da série GD5000, com configuração de acionamento de um a cinco e chaveamento sem perturbações.

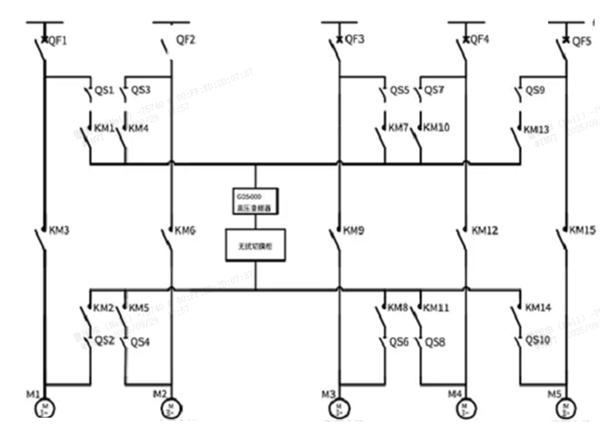

Essa solução, por meio de um design engenhoso de circuito e algoritmos avançados de controle, permite que um inversor de média tensão acione simultaneamente cinco motores e realize o chaveamento sem distúrbios entre frequência variável e frequência de potência.

3. Benefícios para o cliente

3.1 Redução de custos

No passado, os acionamentos com múltiplos motores exigiam um VFD separado para cada motor, o que era caro. No entanto, a tecnologia de comutação não perturbada de um-para-cinco permite que cinco motores compartilhem um único VFD, reduzindo significativamente os custos de aquisição de equipamentos. Ao mesmo tempo, os recursos humanos e materiais necessários para manter múltiplos VFDs são bastante reduzidos, economizando uma quantia considerável de dinheiro para as empresas.

3.2 Economia significativa de energia

O controle preciso de velocidade do inversor pode ajustar a velocidade do motor em tempo real de acordo com a carga real, evitando desperdício de energia causado por operar em uma frequência constante. Comprovado por projetos reais, a energia pode ser reduzida em 20% a 40%, ajudando as empresas a alcançar um desenvolvimento verde e sustentável.

3.3 Vida útil estendida

A tecnologia de comutação não perturbada garante que o motor sofra o mínimo impacto de corrente durante a comutação entre a frequência variável e a frequência de potência, praticamente sem afetar o funcionamento normal do motor. Isso reduz efetivamente o risco de falha do equipamento, estende a vida útil do motor e dos equipamentos relacionados e diminui a frequência de substituição e manutenção dos equipamentos.

3.4 Comutação rápida

Em aplicações práticas, a série Invt GD5000 de inversor de frequência variável (VFD) de média tensão apresenta desempenho excepcional. Do zero até concluir a comutação e a transição para a operação em frequência de potência, o processo é realizado rapidamente em apenas 55 segundos. Isso não apenas reduz de forma suave o impacto mecânico, como também resolve com sucesso uma série de preocupações dos clientes.

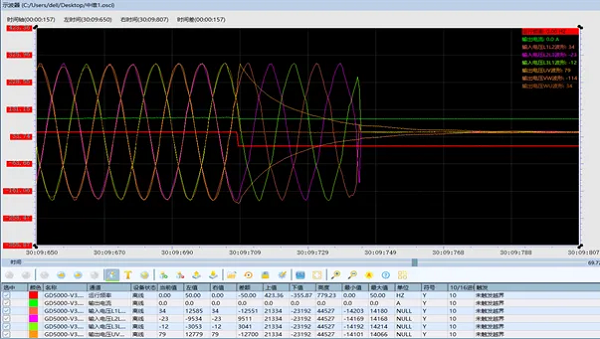

▲ Diagrama de forma de onda da comutação sem distúrbios ▲

Por meio dessa colaboração, a série Invt GD5000 de VFD de média tensão consolidou-se como um papel-chave para uma empresa de fibras químicas baseada em Henan alcançar economia de energia, melhorar a eficiência operacional e fortalecer a competitividade. A INVT continuará a inovar, impulsionando soluções verdes de economia de energia para, em conjunto, abrir um novo capítulo no desenvolvimento industrial.
