Solução VFD de média tensão INVT GD5000 para transportadores de correia multi acionamento de longa distância em minas de carvão

Com o desenvolvimento contínuo da indústria do carvão, equipamentos eficientes de transporte de carvão são necessários em todos os elos, desde bunkers de carvão, usinas de lavagem de carvão até armazenamento e transporte de carvão. Além disso, as minas geralmente estão longe da planta de produção principal, portanto, os transportadores de correia de longa distância se tornaram um dos métodos de transporte preferidos. No entanto, o equipamento de transporte tradicional enfrenta problemas como baixa eficiência e sistemas de controle instáveis, portanto, os transportadores de correia de longa distância usam a tecnologia de controle multi-drive para se tornarem o convencional.

Requisitos do cliente

A recém-construída mina a céu aberto sul da Tianchi Energy Co., Ltd., a mina Jiangbei Jianger, a mina Jiangyi, o transporte do corredor de carvão, o transporte da estação de desvio, o transporte de armazenamento de carvão do silo e outros projetos são os principais projetos de construção da empresa de 22 a 24 anos. Entre eles, a estação de britagem 150 # recém-construída para o projeto de transportador de correia 152 # da planta de lavagem de carvão tem um comprimento de transportador de correia de cerca de 4 quilômetros e usa 4 motores síncronos de ímã permanente de média tensão com uma especificação de motor de 10000V / 630KW. Existem 3 motores na cabeça e 1 motor na cauda.

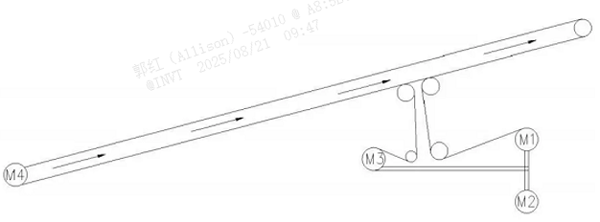

O diagrama de blocos tradicional do equipamento é o seguinte:

O motor M1 é o motor principal, o motor M1 é conectado coaxialmente rigidamente ao motor M2 e o motor M1 é conectado de forma flexível ao motor M3 e à cauda M4.

* Vários motores acionam a mesma correia transportadora para obter sincronização de velocidade e equilíbrio de potência;

* Certifique-se de que o VFD produza torque de saída suficiente durante a partida de carga pesada para garantir a partida com material;

* A confiabilidade da transmissão de sinal de longa distância, especialmente a distância de 4 km entre a cabeça e a cauda;

* Em situações de emergência, a falha do equipamento pode ser controlada por meio de ajuste de parâmetros para obter uma ligação de 3 unidades e manter a produção ininterrupta.

Solução INVT

Em resposta às necessidades do cliente, o sistema VFD de média tensão da série GD5000 fornecido pela INVT atende às principais necessidades dos clientes em controle síncrono multimotor, partida de carga pesada, etc. por meio de tecnologia de controle vetorial altamente integrada. Tem as características de alta eficiência, economia de energia e pequena pegada.

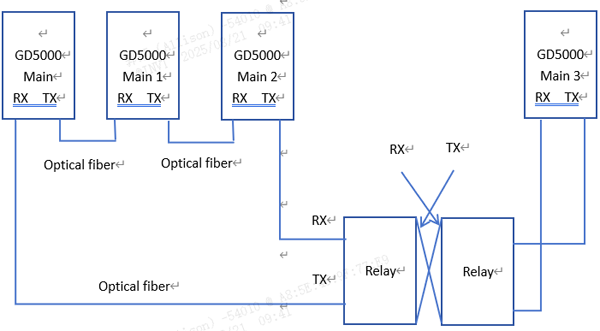

▲ Diagrama de blocos de controle mestre-escravo de longa distância

* Alta eficiência: Adote o software de partida IF para realizar a partida de carga pesada do motor síncrono e evitar os problemas de perda de passo e vibração de partida;

* Distribuição e gerenciamento de energia: Através do módulo de conexão de fibra óptica, é alcançada uma transmissão confiável de sinais de controle de longa distância, garantindo uma resposta dinâmica a uma distância de 4 quilômetros;

* Custos de construção: A tecnologia de controle de velocidade mestre-escravo + queda garante equilíbrio de potência e sincronização de velocidade dos quatro motores.

Benefício para o cliente

1. Operação estável: Através do algoritmo de software avançado doméstico, o modo de controle mestre-escravo + inclinação, a sincronização de velocidade em tempo real e o equilíbrio de energia são garantidos. Além disso, o modo de partida IF além do convencional resolve o problema de partida por sobrecarga síncrona da máquina, incluindo perda de passo, vibração e reversão. O uso de fibra óptica para transmitir sinais de controle garante resposta dinâmica rápida, estabilidade e confiabilidade em longas distâncias.

2. Flexível e seguro: O modo de operação flexível de tração nas 4 rodas para tração nas 3 rodas ou tração nas 2 rodas pode reduzir a carga nominal. Além disso, a função de proteção de intertravamento mestre-escravo VFD pode realizar o host para identificar e parar rapidamente o equipamento quando qualquer escravo falhar. Dezenas de funções de proteção integradas monitoram o motor e seu próprio status operacional em tempo real para garantir a segurança do sistema.

Resumo

A aplicação bem-sucedida e o excelente desempenho do VFD de média tensão da série INVT GD5000 em transportadores de correia síncrona de ímã permanente com vários acionamentos provaram sua alta adaptabilidade e valor confiável e foram altamente reconhecidos pelos clientes. Atualmente, a mina a céu aberto Tianchi Energy South, a mina Jiangjun Next Door Jianger e a mina Jiangyi usaram mais de 160 VFD de média tensão da série INVT GD5000  no total e são os parceiros estratégicos da empresa para grandes projetos. No futuro, a INVT continuará a defender o espírito de cultivo profundo da tecnologia de aplicação da indústria e, com uma linha completa de produtos de média e baixa tensão, forte força técnica e desempenho estável do produto, dará as mãos a mais parceiros estratégicos da indústria para contribuir para a construção de minas inteligentes.
