VFD dedicado para elevadores INVT GD390L no projeto de modernização de elevadores OTIS no Peru

Contexto

À medida que a tecnologia de elevadores avança, sistemas de elevadores de marcas envelhecidas enfrentam custos de manutenção crescentes e desempenho em declínio. No mercado peruano, há uma demanda crescente por soluções de retrofit de elevadores modernas e econômicas. O acionamento de elevador INVT GD390L, um O acionamento específico de elevadores de alto desempenho de próxima geração foi desenvolvido usando tecnologia de controle avançada para atender a essas necessidades. O GD390L integra várias funções de segurança e aprimoramento de desempenho, incluindo:

• STO padrão (SIL3) e curto-circuito eletrônico de estrela para motores PM
• Suporte para controle em malha aberta/fechada, motores com engrenagem e PM
• Ajuste de motor estático e rotacional
• Múltiplos tipos de codificadores: incremental, SIN/COS, ENDAT, SSI
• Algoritmo avançado de aceleração/desaceleração em curva-S para conforto na viagem
• Modo de resgate de emergência com busca de direção de carga leve
• Teclado LCD embutido, teclado LED opcional
• Comunicação CAN bus/RS485, filtro C2 embutido opcional

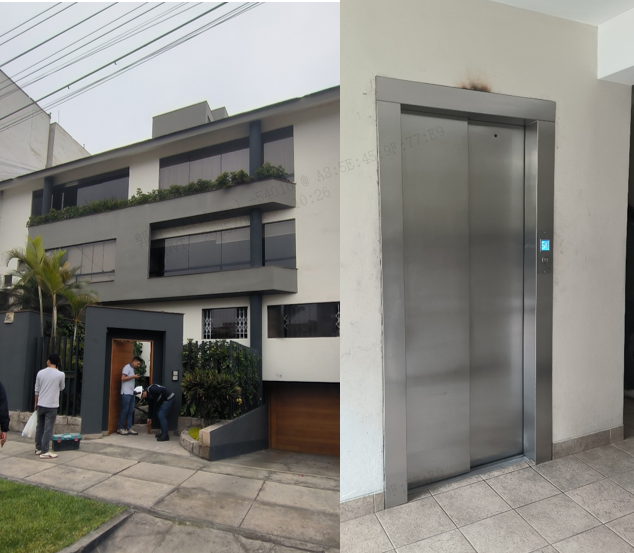

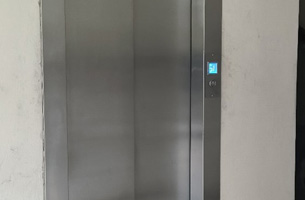

Este caso envolve a modernização de um elevador OTIS em uma residência de estilo villa de vários andares no Peru, onde o conforto da viagem e a estabilidade do sistema são especialmente importantes devido à configuração de elevador único.

Necessidades do Cliente

O cliente enfrentou vários desafios com o sistema de elevador OTIS envelhecido:

1. Confiabilidade Decrescente: O sistema original havia se tornado instável após anos de uso.
2. Aumento dos Custos de Manutenção: Altos custos contínuos levaram à necessidade de uma alternativa acessível.
3. Necessidade de Operação Suave: A residência exigia uma qualidade de viagem melhorada e silêncio.
4. Conformidade com Espaço e Segurança: Um sistema compacto com recursos de segurança integrados era essencial.

Solução INVT

Para atender a essas necessidades, a INVT forneceu a solução de inversor GD390L com recursos aprimorados adaptados para a modernização:

• Modo de controle vetorial em malha aberta para regulação precisa de movimento e velocidade
• Algoritmo de curva-S avançado para partidas/paradas suaves, aumentando o conforto da viagem
• Compensação de torque para evitar retrocesso durante a partida
• Função de resgate de emergência com suporte de UPS AC220V
• Teclado LCD embutido e métodos de depuração flexíveis

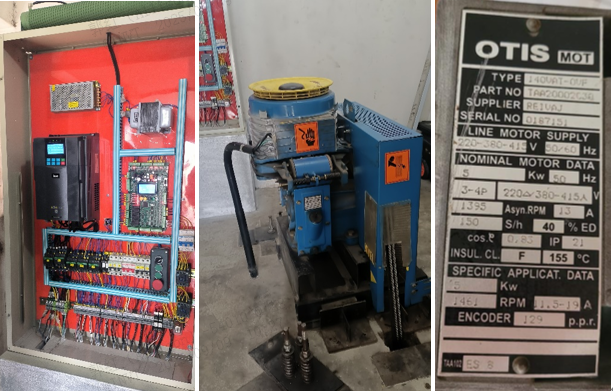

Configuração do sistema de elevador:
• Drive: GD390L-7R5G-2-C2 (1 unidade)
• Motor Reduzido: OTIS, 5kW, 220VAC (1 unidade)
• Resistor de Freio: 20Ω / 2000W (1 unidade)

Valor da Solução

Após a atualização para o drive INVT GD390L, o sistema de elevador demonstrou benefícios claros:

• Estabilidade Operacional: Operação diária suave e sem interrupções

• Conforto de Viagem Aprimorado: Redução de vibrações e transições de aceleração/desaceleração otimizadas

• Redução de Ruído: Diminuição notável do ruído do motor e do sistema
• Satisfação do Proprietário: O cliente ficou muito satisfeito com o desempenho, valor e confiabilidade

Essa retrofit bem-sucedida destaca o potencial do GD390L no mercado de modernização de elevadores no Peru. Com mais projetos adotando essa solução, a INVT continua a se estabelecer como um fornecedor confiável em atualizações de sistemas legados.
