O inversor INVT GD390L permite o funcionamento suave de elevador com Motor PM sem engrenagens de 2000KG

Resumo: Um de nossos principais parceiros utiliza um motor PM sem engrenagens para elevador de carga e precisa garantir uma partida suave desse motor com uma carga de 2000 kg. Este artigo apresenta uma solução detalhada com o inversor INVT GD390L para essa aplicação. Práticas de engenharia, pesquisas de mercado e feedbacks demonstram que o GD390L apresenta bom desempenho de controle e estabilidade nessa aplicação.

Palavras-chave: INVT GD390L, Máquina sem engrenagens.

I. Contexto (preencher o histórico do cliente)
O cliente está localizado na região norte e concentra-se principalmente em elevadores de carga, com uma média de 100 elevadores por ano. Anteriormente, utilizava-se principalmente moto-redutor; desta vez, foi utilizado um motor PM sem engrenagens com encoder SinCos.

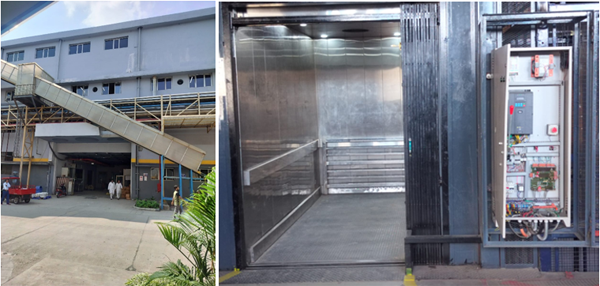

Figura: Foto do local e foto do elevador

II. Desafios

• O controlador do motor deve ser compatível com motores PM sem engrenagens.

• O controlador do motor deve suportar encoder SinCos.

• Necessita de forte capacidade de sobrecarga.

• Partida e parada suaves do motor com carga pesada.

• Simplifique os processos de comissionamento e manutenção.

III. Soluções INVT

O elevador do local possui os seguintes detalhes:

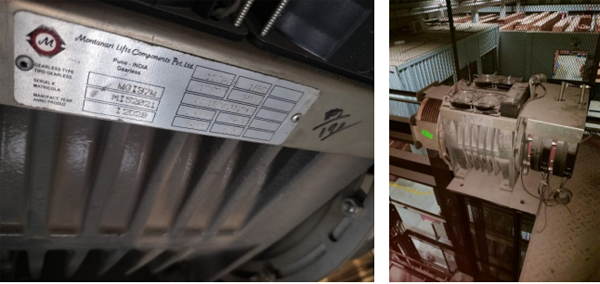

Figura: Motor com placa de identificação

Configuração elétrica do GD390L
De acordo com a configuração do elevador e as funções exigidas, fornecemos a seguinte solução elétrica. Considerando a temperatura ambiente mais elevada, selecionamos uma potência nominal da máquina de grau superior.

Lista de configurações da guia 2:

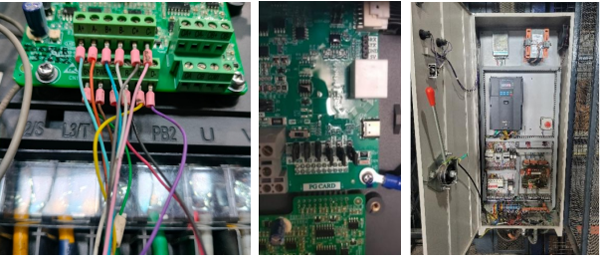

Figura: Painel de controle do GD390L, conexão do encoder e configurações de jumpers

Vantagens desta solução:

• Capacidade de acionar motores assíncronos (com engrenagens) e síncronos (sem engrenagens);

• Suporta modo de controle de malha aberta sem encoder e modo de controle de malha fechada com encoder;

• Ajuste estático para o ângulo polar inicial do motor PM;

• Suporta vários tipos de encoder: incremental, seno-cosseno, absoluto e placa PG incremental integrada;

• Algoritmo de curva S ACC/DEC: Melhora o conforto durante a aceleração, desaceleração e parada.

IV. Benefícios para o cliente:

• Funcionamento suave: curva em S, melhora o conforto.

• Operação segura: STO padrão (SIL3), curto-circuito eletrônico em estrela para motor PM.

• Comissionamento fácil: Ajuste estático do motor.

• Alta capacidade de sobrecarga: 150% da corrente nominal por 60 segundos; 200% da corrente nominal por 10 segundos.

• Após a instalação do GD390L, o elevador funciona perfeitamente. O cliente está muito satisfeito.
