Solução INVT GD200A VFD e IHM para Máquinas de Enrolar e Desbobinar com Controle de Torque

Resumo: Uma máquina enroladora e desbobinadeira é essencial em várias indústrias, particularmente na fabricação e processamento de materiais da web, como papel, filme, têxteis, borracha, arame e fita. Este artigo apresenta a aplicação de uma IHM INVT e VFDs com função de controle de torque em tais máquinas.

Palavras-chave: Movimentação de GD200A, série HMI de QE, desbobinador do dobrador, controle do torque

I. Introdução

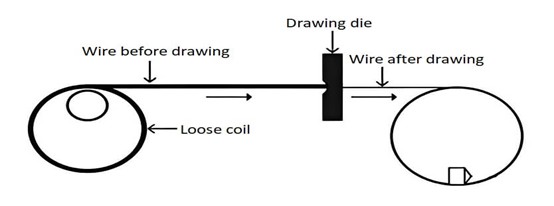

PROCEDIMENTO DA MÁQUINA:

O processo de enrolamento, desenrolamento, corte e rebobinamento pode parecer simples, mas requer precisão para garantir uma saída de alta qualidade, especialmente em altas velocidades de produção. Aqui está um detalhamento dos tipos de máquina:

•    Bobinadeiras: Crie um rolo mestre (ou rolo jumbo) a partir do fio contínuo fora da linha de produção.

•    Desbobinadores: Desenrole o Master Roll para produzir bobinas acabadas menores. O desenrolamento do fio pode exigir até quatro desbobinadores.

•    Os métodos de desenrolamento incluem:
Desenrolamento periférico (correias motorizadas) para bobinas de arame e não tecido
Desbobinamento axial (motor com acoplamento axial) para bobinas de papel

•    O VFD é operado através de uma IHM usando o protocolo Modbus.

•    As funções IHM incluem Iniciar, Parar, Redefinir, Parada de Emergência e monitoramento de potência, corrente, tensão e frequência.

•    Um GD200A VFD é usado na máquina de desenrolamento de fios; outro na máquina de enrolamento de controle de torque.

II. Informações e solução do projeto

1. Informações do projeto:

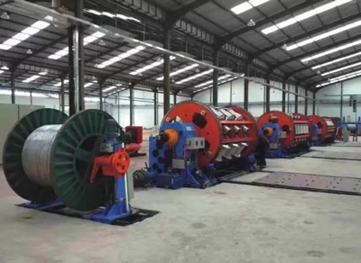

Cliente: Empresa de fabricação de máquinas de enrolamento e desenrolamento de fios

 2. Solução INVT:

3. Configuração do sistema:
4. Recursos do sistema:

•    A IHM fornece controle e comissionamento convenientes, reduzindo a complexidade operacional. Mesmo o pessoal comum pode operá-lo após um treinamento mínimo.

•    Durante a operação, a IHM exibe parâmetros como corrente, tensão e informações de falha, permitindo o monitoramento em tempo real e aumentando a segurança da produção.

•    O GD200A VFD aplica controle vetorial avançado de malha aberta, garantindo alto torque em baixa velocidade.

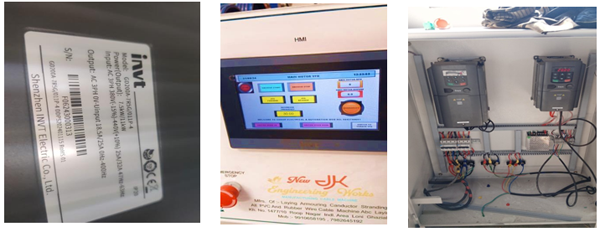

III. Comissionamento do sistema
IV. Vantagens e benefícios

•    O controle de torque de alta precisão elimina problemas ante enrolamento
•    Operação de alta velocidade e estável
•    Alto desempenho com boa vedação de rosca e capacidade de funcionamento contínuo
•    IHM de fácil utilização para fácil configuração e monitoramento
•    Operação simples: só precisa carregar o material e o rolo vazio

V. Conclusão

As máquinas de enrolamento automáticas atendem a uma ampla gama de fabricantes. A INVT fornece uma solução econômica e totalmente automática que reduz as necessidades de mão de obra e minimiza os erros humanos. Esta solução é ideal para clientes que desejam atualizar de operações manuais para automatizadas.
