Servo INVT DA200 e PLC IVC3 usados ​​para máquina de corte têxtil na Índia

Resumo:  Este artigo apresenta principalmente o PLC da série INVT IVC3 e o servo drive DA200 com funções padrão usadas para cortar tecidos de diferentes tamanhos por meio de filamento de aquecimento. Neste projeto, o HMI é usado para alimentação de dados e monitoramento do processo.

Palavras-chave: PLC IVC3, IHM, servo drive DA200, máquina de corte, operação de pulso

1. Introdução

A seção principal deste desbobinador, alimentador, deslizador, cortador, transportador, painel de controle etc.

* Servo desbobinador e alimentador: Nesta aplicação, o servo 2kw é instalado para a seção desbobinador e alimentador, aqui ambos os servos são usados para executar a operação com modo de pulso.

* Servo deslizante: Aqui o controle deslizante é usado para mover o trabalho de um ponto para outro com a posição de distância através do mecanismo servo.

* Cortador e outro mecanismo: Na haste do aquecedor do mecanismo de corte com faca, use para cortar o material como uma máquina de corte. Outros mecanismos hidráulicos são usados para cilindro e movimento básico.

* PLC e IHM: Neste total de 4 servos, use e o modelo de maior alcance da série IVC sugere ao cliente e instala com sucesso. Todos os servos são operados a partir de PLC com operação em modo de pulso e acionamento CA também controlam do terminal com comunicação de referência de velocidade.

* Processo: Nesta aplicação, os principais requisitos de corte de tecido conforme a configuração de comprimento e largura desejada. Aqui, o servo de alimentação é usado para alimentação de comprimento e controle do desbobinador para liberação do material. Dois servos deslizantes são usados para movimento do controle deslizante conforme a configuração. Nesta aplicação, filamentos de aquecimento são usados para executar a operação de corte e o corte fino adequado é realizado.

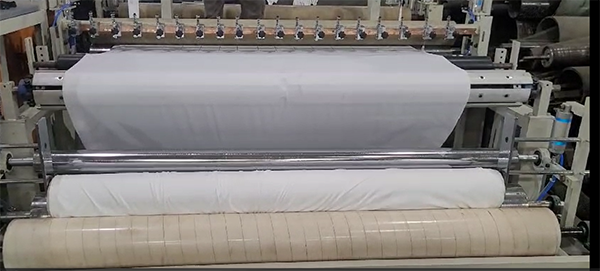

Máquina de corte térmico têxtil vista frontal

2. Informações do projeto e solução

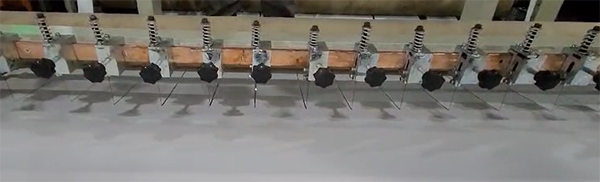

Mecanismo de corte de calor

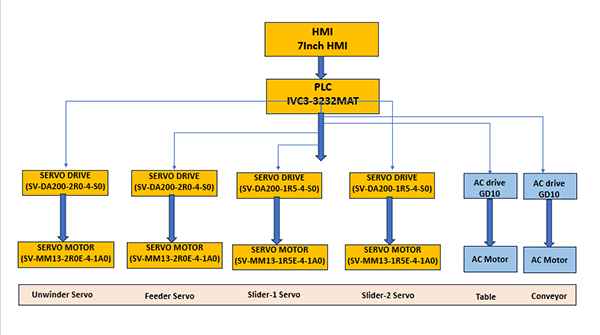

Fluxograma da máquina com diagrama de blocos simples

* Informações do projeto
- Nesta aplicação, diferentes tipos de trabalho e tamanhos de corte conforme as configurações
- PLC: IVC3-3232MAT, saídas de transistor tipo PLC usadas para execução do processo - Aqui, servo de
2 kW e 1,5 kW são usados para alimentação, desenrolamento e controle deslizante conforme feedback e comprimento de corte - Diferentes velocidades e diferentes tipos de tamanhos de corte - Painéis remotos manuais fornecidos para alimentação e acesso de dados - No PLC, diferentes tipos de seleção de ciclo e função de execução são fornecidos - A série VS IHM é usada para configuração de dados, monitoramento e função de receita.

2.2 Solução INVT

3. Comissionamento do sistema

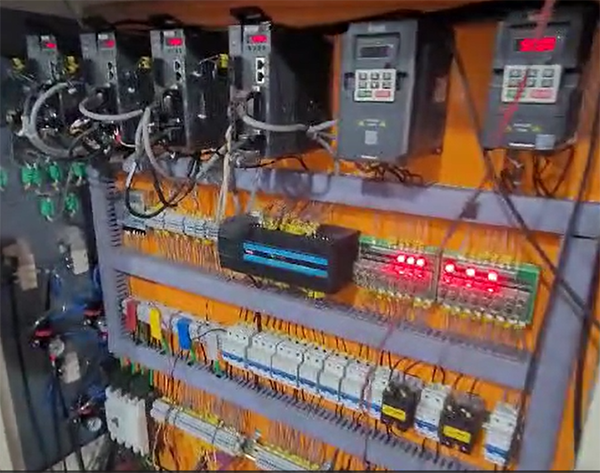

Vista frontal do painel de controle

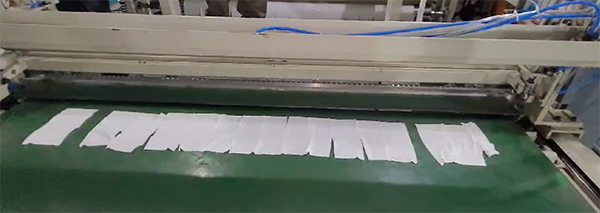

Trabalho final de corte de tecido

4. Vantagens e benefícios

* No antigo sistema mecânico, o uso do sistema para corte de trabalho de tamanhos diferentes e a potência manual exigem mais. No novo sistema, a função padrão baseada em servo usa para tornar o sistema amigável ao usuário e a operação suave.
* Esta solução é econômica e podemos implementar facilmente onde o problema de custo se compara ao Delta, Schneider e outros sistemas de automação.
* A precisão é muito alta e a velocidade também é mantida como padrão
. * Execução de PLC e servo por meio de pulso e modo de comunicação, conforme os requisitos das operações.

5. Conclusão

Conforme estudo e execução de aplicação, essas indústrias têm vários tipos de máquinas para trabalhos de corte e muitas aplicações. Obtivemos resultados por meio da implementação de um modelo simples e econômico de PLC e servo sistema da série IVC. Esta aplicação é muito útil para a fabricação de produtos industriais de pequeno e grande porte.

6. Escopo futuro

Nesta aplicação, executamos nosso sistema com sistema servo de 4 eixos com modo incremental. Esses tipos de aplicação são populares e fornecemos a melhor solução com o preço mínimo. Podemos implementar esse tipo de sistema em muitas indústrias.
