Servo INVT DA200 e PLC série AX71 usados ​​para máquina de espalhamento têxtil na Índia

Resumo: Este artigo apresenta principalmente o PLC da série INVT AX-70 e o servo drive DA200 usados para espalhar o tecido conforme a exigência do usuário. Neste projeto, o IHM é usado para alimentação de dados e monitoramento do processo.

Palavras-chave: CLP série AX-70, IHM VS-Q, servoacionamento DA200, indústrias têxteis, encoder, máquina espalhadora têxtil.

1. Introdução

As principais partes da máquina são 3 encoders, servo drive e motor, AX-71PLC e HMI.

1) PLC e IHM: PLC é utilizado nesta aplicação para gerenciar toda a aplicação da máquina. A configuração do comprimento do tecido, quantidade de tecido, monitoramento, início/parada do ciclo, operação manual, configurações do sistema, ajustes de parâmetros e atividades definidas pelo usuário são todas feitas com HMI.

2) 3 – Encoder: 2 encoders medem o comprimento do tecido no lado da cama. E um encoder está localizado no lado do alimentador da medição do tecido.

3) Processo: No lado superior, o rolo de tecido é colocado e esse rolo é acionado pelo servo sistema com feedback do encoder. O usuário insere o comprimento do tecido e a quantidade de tecido no IHM. E então dá o comando de início. Conforme a entrada do comprimento do tecido, a parte móvel superior avança conforme o comprimento. Então, após atingir o comprimento, o servo sistema começa a dispensar o tecido na cama e o comprimento do tecido é medido pelo sistema do encoder. No momento da dispensa do tecido, a parte móvel superior vai na direção reversa. Após o comprimento necessário do tecido espalhado na cama, o cortador corta o tecido. E o ciclo se repete até que a quantidade de tecido seja concluída. A parte móvel superior é acionada pelo sistema de acionamento e motor INVT.

2. Informações do projeto e solução

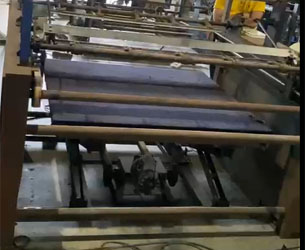

Figura – Vista frontal da máquina com console do usuário e configuração de teste

* Informações do projeto
- Este é o melhor espalhador automático para produção quantitativa.
- PLC: saídas de transistor AX71 tipo PLC usadas para execução de processo
- 3 encoders são usados para feedback. E medição do comprimento do tecido.
- podemos variar o tamanho do tecido espalhado. E podemos espalhar a quantidade de tecido conforme nossa necessidade.
- Há um sistema de corte automático. depois que o tecido é espalhado conforme a necessidade, o cortador corta o tecido.
- Um VFD é usado para desenrolar o material.

* Solução INVT

* Comissionamento do sistema

4. Vantagens e benefícios
• Hoje em dia, nas indústrias têxteis, todos os fabricantes estão trabalhando em quantidade. Então, o que aconteceu se eles usarem essa máquina, a produção se tornou mais rápida e fácil.
• Para esse espalhamento de tecido, eles especialmente exigiram mão de obra para espalhar. Mas, usando essa máquina, apenas um operador pode fazer a tarefa de várias pessoas.
• No modo automático, a máquina também pode espalhar o tecido por conta própria, o que não requer nenhuma mão de obra.

5. Conclusão
Conforme a execução do aplicativo, ficamos sabendo sobre as indústrias que ainda estão atrasadas com o tempo por meio da tecnologia e do tempo. Então, dar a elas essa solução as torna mais rápidas, confiáveis e eficientes em seu trabalho.

6. Escopo futuro
Muitos fabricantes ainda estão usando o trabalho tradicional de mão de obra para espalhar tecidos. Então, no final das contas, eles estão desperdiçando muito dinheiro, mão de obra e horas de trabalho. Se dermos a eles essa solução, isso economiza muitas coisas e torna o trabalho mais rápido, mais barato e preciso, com economia de tempo.
