INVT 시스템 솔루션의 케이블 케이지 스트랜더 적용 사례

전력, 통신 등 산업의 빠른 발전과 제조 수준의 지속적인 향상에 따라, 다양한 산업 분야에서 케이블에 대한 수요가 점점 증가하고 있습니다. 케이블 케이지 스트랜더는 케이블 제조 과정에서 중요한 역할을 담당하며, 이에 따라 시장 수요도 확대되고 있습니다.

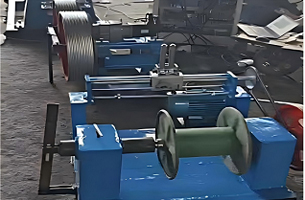

케이블 케이지 스트랜더는 주로 스트랜딩 케이지, 견인 장치, 와인딩 장치, PLC 제어 시스템 등으로 구성됩니다. 이 중 스트랜딩 케이지는 AC 인버터의 클로즈드 루프 벡터 제어를 통해 삼상 비동기 전동기를 구동 및 제어하며, 견인 장치는 AC 서보 드라이버가 영구 자석 서보 모터를 제어하여 구동합니다. PLC 제어 시스템은 INVT TS600 시리즈를 사용하고, 터치 스크린은 INVT VS 시리즈를 적용하여 전체 생산 공정에 대한 통합 제어와 상태 모니터링을 실현합니다.

프로젝트 주요 문제점

창저우시에 위치한 한 케이블 케이지 스트랜더 제조업체는 다음과 같은 문제점을 안고 있습니다:
1.    속도 변환 시 스트랜딩 피치가 불안정하여 케이블의 전송 성능과 수명에 영향을 미칩니다.
2.    매개변수 조정이 복잡하여 다양한 규격의 케이블 생산에 쉽게 적응하기 어렵습니다.
3.    장비 유지보수가 어렵고, 이상 발생 시 신속한 고장 위치 파악 및 해결이 어렵습니다.

INVT 솔루션

고객의 요구에 대응하여, INVT는 TS600 시리즈 스마트 PLC + VS 시리즈 HMI + GD350 시리즈 고성능 다기능 인버터 + DA200 시리즈 고성능 서보 드라이버로 구성된 시스템 솔루션을 제공합니다.

구체적으로는 다음과 같습니다:
•    제어 시스템은 TS600 시리즈 PLC로 제어되며, 이 PLC는 고성능 임베디드 기술을 통합하여 순차 제어, 프로세스 제어, 정보 처리, 모션 제어 등 네 가지 주요 자동화 제어 기능을 하나의 시스템에 통합합니다. 고신뢰성 소프트웨어 및 하드웨어 실시간 시스템으로 실시간 제어를 수행하며, 1GHz 작동 주파수와 0.01μs 비트 연산 속도를 자랑합니다.

•    스트랜딩 케이지 장치는 GD350 시리즈 인버터의 클로즈드 루프 벡터 제어로 구동됩니다. GD350은 정확한 속도 및 위치 제어, 높은 토크, 빠른 응답성과 같은 장점을 갖추고 있어 케이지 스트랜더의 고효율 안정 운전을 보장합니다.
•    견인 장치는 DA200 시리즈 서보 드라이버가 영구 자석 동기 서보 모터를 제어합니다. 서보 모터는 23비트 절대값 엔코더를 통해 현재 속도와 위치를 실시간으로 고정밀 피드백할 수 있으며, 서보 시스템 특유의 고동적 응답 특성과 결합하여 스트랜딩 품질을 대폭 향상시킬 수 있습니다.

•    스마트 데이터 수집 및 모니터링 시스템. HMI와 PLC는 Ethernet 버스를 통해 통신하고, PLC는 GD350 및 DA200과 modbusRTU를 통해 통신합니다. 사용자는 HMI 화면을 통해 스트랜딩 케이지 인버터와 견인 서보의 실시간 상태 정보를 직관적으로 확인할 수 있습니다.

솔루션 장점

1.    원스톱 솔루션
•    전체 시스템에 INVT 전 제품군(PLC/HMI/서보/인버터)을 적용하여 안전하고 신뢰성이 높으며, 고도로 통합되었습니다.
•    장비 사용 수명이 6% 이상 향상되었습니다.
•    견인 서보는 펄스 동기화 기술을 통해 케이지 스트랜더 인버터의 위치 제어 모드를 실시간으로 따라가며, 케이블 스트랜딩 정밀도를 보장하여 장비 수명이 6% 이상 연장되었습니다.

2.    고효율, 편리성 및 높은 유연성
•    사용자는 터치스크린을 통해 스트랜딩 피치, 케이지 회전 방향 등의 파라미터를 설정할 수 있으며, PLC가 자동으로 스트랜딩 케이지와 견인 장치 간 펄스 동기 기어비를 계산하여 다양한 생산 요구에 대응할 수 있습니다.
•    PLC 프로그램 내 파라미터 설정을 조정함으로써 버튼 한 번으로 다양한 케이블 제품 생산 전환이 가능합니다.

3.    지능형 모니터링 및 용이한 유지보수
•    시스템 자가 진단 기능과 장비 운전 상태 실시간 모니터링, 경보 정보의 동적 표시를 지원합니다.
•    PLC 시스템은 모듈화 설계를 채택하여 유지보수 및 업그레이드가 용이합니다.

INVT TS600 시리즈 스마트 PLC를 기반으로 한 케이블 케이지 스트랜더 적용 솔루션은 사용자에게 효율적이고 편리한 원스톱 자동화 솔루션을 제공하여, 수년간 고객을 괴롭혀온 문제들을 효과적으로 해결하고 고객 장비 제품의 핵심 경쟁력을 크게 향상시켰습니다. 이는 케이블 제조업 발전에도 기여하고 있습니다.

앞으로도 INVT는 과학기술의 발전과 함께 끊임없이 전진하며, 다양한 산업에 효율적이고 지능적인 자동화 솔루션을 지속적으로 제공하여 고객에게 가치를 창출하고, 고객이 가장 신뢰할 수 있는 파트너가 되기 위해 노력할 것입니다.
