INVT SP100 태양광 워터펌프 인버터, 인도에서 EB 하이브리드 기능으로 지속적인 급수 보장

I. 소개

SP100은 INVT의 차세대 태양광 워터펌프 인버터입니다.
이 제품은 하이브리드 운영을 갖추고 있어 DC(태양광) 입력과 AC(전력망) 입력을 동시에 사용할 수 있습니다. 또한 전력 분담(Power Sharing) 개념으로 작동합니다.

하이브리드 기능:

하이브리드 모드에서는 SP100이 **태양광 모듈과 전력망(또는 발전기)**의 에너지를 동시에 사용합니다.

태양광 복사 강도가 강할수록 AC 에너지 소비가 줄어들고, 복사 강도가 약해지면 AC 에너지 사용이 증가하여 출력을 일정하게 유지합니다.

자동 전환 기능:
항상 최대 주파수로 작동할 필요가 없는 경우, SP100은 자동 전환 기능을 통해 PV 전압을 모니터링합니다.

설정된 임계값 이하로 전압이 떨어지면 컨택터가 작동하여 AC 전원을 연결하고, 전압이 임계값을 초과하면 AC 전원을 차단해 에너지 소비를 줄입니다.

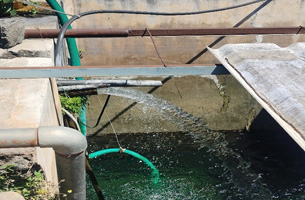

INVT SP100 태양광 워터펌프 인버터는 인도 타밀나두(Tamil Nadu) 지역의 두 고객 현장에 성공적으로 설치되어, 태양광과 전력망 간의 원활한 전환을 통한 하이브리드 전력 분담 모드로 효율적으로 운영되고 있습니다.

각 현장은 SP100-7R5-4-6-S 모델을 사용하여 지속적인 펌핑 운전을 보장합니다.

II. 프로젝트 정보 및 INVT 솔루션

1 프로젝트 정보
현장 1 – Sathyamangalam Hills (타밀나두) – 농업용
 인버터 사양: SP100-7R5-4-6-S
o    입력1: 250V – 900V, 30A
o    입력2: 3상 AC 380V – 480V, 47Hz–63Hz
o    출력: AC 3상 0V – 380V, 18.5A, 0–400Hz
•    태양광 어레이 구성:
o    최대 출력 Pmax: 550W
o    Vmp: 42.5V, Imp: 12.95A
o    Voc: 49.7V, Isc: 13.75A
o     16개 패널 직렬 연결 (1스트링) 구성
•    모터 사양: 6kW, 3상 415VAC, 18A, 50Hz, 2880RPM

현장 2 – Hollow Bricks Unit, Palladam (타밀나두)
•    인버터 사양: SP100-7R5-4-6-S
o    입력1: 250V – 900V, 30A
o    입력2: 3상 AC 380V – 480V, 47Hz–63Hz
o    출력: AC 3상 0V – 380V, 18.5A, 0–400Hz
•    태양광 어레이 구성:
o    최대 출력 Pmax: 550W
o    Vmp: 42.5V, Imp: 12.95A
o    Voc: 49.7V, Isc: 13.75A
o    12개 패널 직렬 연결 (1스트링) 구성
•    모터 사양: 5kW, 3상 415VAC, 18A, 50Hz, 2880RPM

프로젝트 작동 원리:

태양광 패널에서 공급되는 DC 입력과 전력망에서 공급되는 AC 입력이 SP100 인버터에 모두 연결됩니다.

인버터 파라미터 설정에서 하이브리드 모드를 활성화합니다.
•    DC 입력 전압이 충분할 경우(최적 MPP 수준), 인버터는 태양광 전원만으로 작동합니다.
•    약한 일사량 시에는 인버터가 DC와 AC를 병행하여 부하를 분담합니다.
•    DC 전압이 최소 설정값까지 낮아지면 인버터는 전체 전력을 AC 전원에서 소비합니다.

2. INVT 솔루션

제품    모델    수량    적용 분야
인버터    SP100-7R5-4-6-S    1    펌핑 시스템

3. 시스템 구성

4. 시스템 시운전

III. 핵심 장점 및 고객 이점

•    부하 분담 모드로 작동하여, 항상 펌프의 최대 효율을 유지합니다.
•    태양광 전원이 부족할 경우 자동으로 AC로 전환, 야간에도 지속 운전 가능.
•    AC/ DC 에너지 소비량을 표시하는 LCD 디스플레이 내장.
•    자동 운전 및 정지 기능.
•    IP66 등급 방수 방진, 실외 설치 지원.
•    퓨즈, DC 차단기, 서지 보호 기능 내장.

IV. 결론

SP100은 입력 조건에 따라 자동으로 ON/OFF 및 부하 분담·전환을 수행하여, 사용자가 시스템을 지속적으로 모니터링할 필요 없이 안정적이고 효율적인 펌핑 운전을 제공합니다.
