난퉁 발전소 고로 팬 개조를 위한 INVT GD5000 중압 VFD 적용 사례

전력은 국가 경제의 핵심 기반으로서 산업 생산에 필수적인 에너지원입니다. 시장 경쟁이 점점 치열해지는 환경 속에서 전력 기업들은 비용 절감과 효율 향상을 핵심 목표로 산업 고도화와 구조 조정을 적극 추진하며 종합 경쟁력 강화를 이루어가고 있습니다

노후 설비, 생산의 병목 요인으로 대두

난퉁(Nantong)의 한 전력 기업 현장에서는 고로 유인 송풍기에 적용된 고압 인버터 시스템이 장기간 사용으로 인해 노후화되고 잦은 고장을 발생시켜 정상적인 생산을 심각하게 제약하고 있었습니다. 또한 기존 제조사의 예비 부품이 단절되어 유지보수가 불가능한 상황이었습니다. 이에 따라 해당 기업은 기존 설비를 최대한 활용하는 개조 방식을 채택하여, 기존 캐비닛과 변압기 등 주요 구조는 유지한 채 핵심 제어 시스템을 전면 개량하기로 결정했습니다.

경제성과 고신뢰성의 균형

• 기존 설비 재활용
기존 고압 인버터의 자동 바이패스 캐비닛, 변압기 및 전체 캐비닛 구조를 유지하여 개조 비용을 효과적으로 절감했습니다.

• 시스템 전면 개량
인버터 유닛 캐비닛, 제어 시스템 및 냉각 팬을 전면 개조하여 성능과 안정성을 대폭 향상시켰습니다.

• 엄격한 공정 기준
캐비닛 내부를 비우는 구조 개조 방식을 적용하고, 배선을 정돈하여 현장의 높은 설치 기준을 충족했습니다.

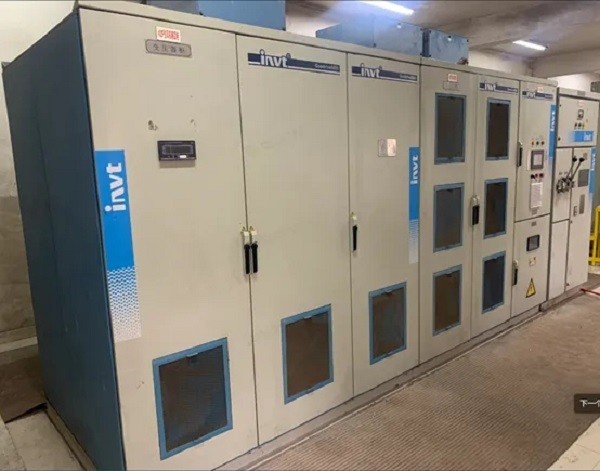

INVT GD5000 고압 인버터 시스템의 정밀한 적용

고객의 요구 사항에 따라 INVT는 GD5000-A1000-10-L 고압 인버터 시스템을 핵심으로 하는 맞춤형 개조 솔루션을 제공했으며, 800kW 유도 전동기와 매칭해 다음과 같은 방식으로 구현했습니다.

• 유닛 캐비닛 구조 최적화

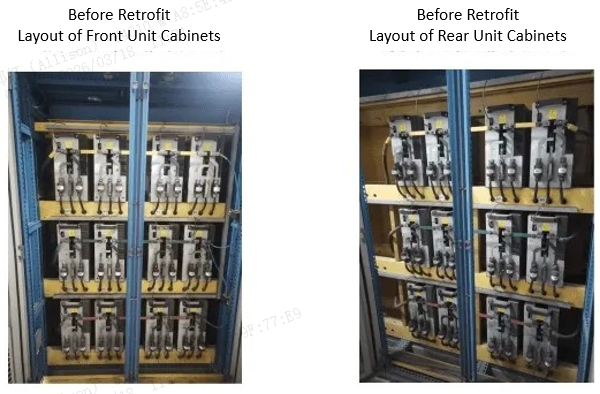

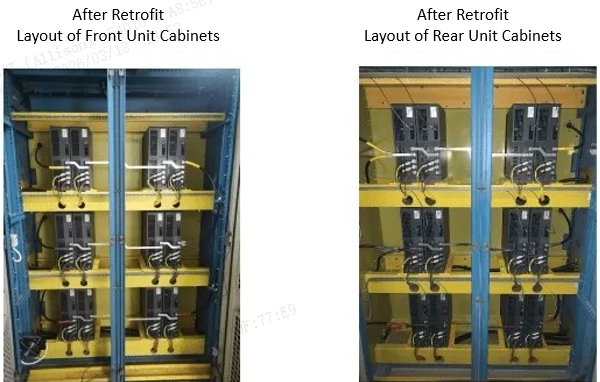

기존과 동일하게 상(Phase)당 8개 유닛 직렬 구조를 유지하고, 전면 4개·후면 4개 배열을 적용했습니다. 캐비닛을 비우고 후면 패널을 교체했으며, 변압기 2차 측에서 유닛으로 연결되는 주 케이블을 교체했습니다.

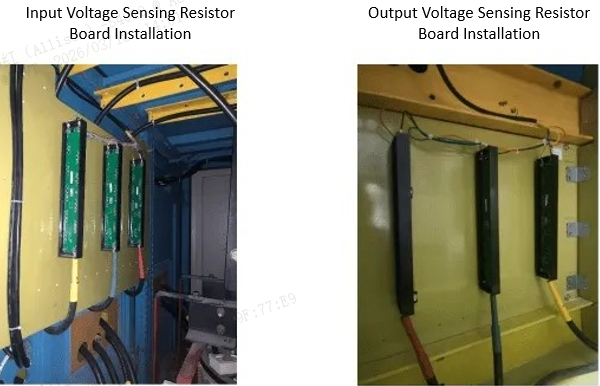

• 전압 검출 저항 보드
입·출력 전압 검출 저항 보드를 중앙 집중 방식으로 설치했습니다.

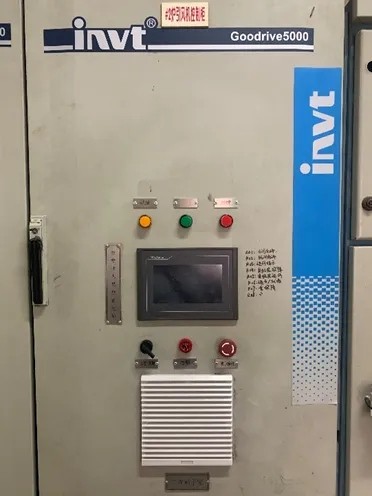

• HMI 패널 공장 가공 개조
터치스크린, 표시등, 버튼은 INVT 공장으로 반송하여 개구 치수를 재가공하는 방식으로 개조했습니다.

• 입·출력 전류 검출의 모듈화 설치
입력 전류 검출은 변압기 입력단에 판금 모듈 방식으로 설치했으며, 출력 전류 검출은 기존 인버터 유닛 캐비닛 내부에 판금 모듈 방식으로 설치했습니다.

• 캐비닛 상부 팬 전면 교체 및 제어 시스템 연동
유닛 캐비닛 상부 팬을 전면 교체를 진행, 개조된 전체 제어 시스템과 원활하게 연동되도록 팬 제어 시스템을 구성했습니다.

• 제어 패널 매립형 설치 방식 적용

경제적 효과와 지능형 유지보수의 동시 실현

• 비용 절감 효과
기존 설비를 활용한 개조를 통해 장비 구매 및 설치 비용을 크게 절감하고 투자 수익률을 향상시켰습니다.

• 공사 기간 단축
키트형 공급과 표준화된 시공으로 설비 정지 시간을 줄여 생산 손실을 최소화했습니다.

• 시스템 연동 강화
완성도 높은 내장 보호 기능과 고객의 DCS 시스템과의 원활한 연동을 통해 지능형 제어를 구현했습니다.

• 안정적이고 신뢰성 높은 운영
새로운 GD5000 시스템은 노후 설비로 인한 잠재적 위험을 근본적으로 해결하여 연속 생산을 보장하고 있습니다.

• IoT 기반 운용
INVT IoT 플랫폼을 지원하여 설비 상태를 실시간 원격 모니터링할 수 있으며, 유지보수가 더욱 지능화되었습니다.

기술 역량을 바탕으로 전력 산업의 친환경·지능형 전환 지원

이번 개조 프로젝트는 고객의 생산 능력을 신속히 회복시켰을 뿐만 아니라, 높은 비용 효율의 솔루션을 통해 시스템의 자동화 수준과 신뢰성을 크게 향상시켰습니다. INVT는 GD5000 고압 인버터의 우수한 성능과 깊이 있는 맞춤 설계 역량을 바탕으로, 전력 산업의 기존 설비 활용형 개조 프로젝트에 적용 가능한 모범 사례를 구축하고 있습니다.

앞으로도 INVT는 전문적인 인버터 기술과 종합 솔루션을 통해 더 많은 전력 기업이 설비 개량, 에너지 효율 향상, 친환경 발전을 실현할 수 있도록 지원하며, 전력 산업의 고도화·지능화·지속 가능한 미래로의 도약을 함께 만들어 나갈 것입니다.
