Inversor de Bomba de Água Solar INVT SP100 Garante Fornecimento Contínuo de Água com Função Híbrida EB na Índia

I. Introdução

SP100 é o novo inversor de bomba de água solar da INVT. Ele possui uma função híbrida que pode fornecer entrada solar DC e entrada de rede AC ao mesmo tempo. Este inversor pode operar com o conceito de compartilhamento de energia. Função Híbrida: No modo híbrido, o SP100 usará a energia de ambos os módulos PV e da rede (ou gerador) ao mesmo tempo. Quanto mais forte a radiação luminosa, menos energia AC é consumida. À medida que a radiação diminui, o consumo de energia AC aumentará para manter a saída. Função de comutação automática: Se não for necessário operar em alta frequência total o tempo todo, o SP100 possui função de comutação automática. Ele pode monitorar a tensão PV e, quando a tensão estiver abaixo do limite definido, pode controlar o contator para agir e conectar a energia AC para atender às necessidades de energia. Quando a tensão do lado PV excede o limite definido, o contator pode ser controlado para operar e desconectar a energia AC para reduzir o consumo de energia. O inversor de bomba de água solar INVT SP100 foi implantado com sucesso em dois locais de clientes em Tamil Nadu, Índia, ambos operando de forma eficiente no modo de compartilhamento de energia híbrido. Cada local está equipado com o modelo SP100-7R5-4-6-S, suportando operação contínua através de comutação sem interrupções entre energia solar e da rede.

II. Informações do projeto e solução

1. Informações do projeto
Informações do local:

Site 1 - Sathyamangalam Hills para fins agrícolas (Tamil Nadu)
* Detalhes do inversor:
SP100-7R5-4-6-S: Entrada 1 250V - 900V, 30A; Entrada 2 3PH CA 380V - 480V 47Hz a 63Hz; Saída CA 3PH 0V - 380V, 18.5A, 0 - 400Hz
* Configuração do painel solar:
Potência máxima Pmax: 550W, Vmp: 42,50V, Imp: 12,95A, Voc: 49,70V, Isc: 13,75A. Configurado para 16 painéis em uma string.
* Detalhes do motor: 6KW, 3PH 415VAC, 18A, 50Hz, 2880RPM

Site 2 - Unidade de tijolos ocos, Palladam (Tamil Nadu)
* Detalhes do inversor: SP100-7R5-4-6-S
Entrada 1 250V - 900V, 30A; Entrada 2 3PH CA 380V - 480V 47Hz a 63Hz; Saída CA 3PH 0V - 380V, 18.5A, 0 - 400Hz
* Configuração do painel solar:
Potência máxima Pmax: 550W, Vmp: 42,50V; Imp: 12,95A; Voc: 49,70V; Isc: 13,75A
Configurado para 12 painéis em uma string.
* Detalhes do motor: 5KW, 3PH 415VAC, 18A, 50Hz, 2880RPM

Princípio de funcionamento do projeto:

A entrada CC fornecida pelo painel solar e a entrada AC da rede estão conectadas ao inversor SP100, com função híbrida ativada nas configurações. Quando a tensão CC está suficiente (nível MPP), o consumo é somente da fonte CC. Se a tensão CC diminuir em condições de pouca luz, o inversor compartilhará a carga com a CA. Se a tensão CC atingir o limite mínimo configurado, o inversor consumirá toda a energia da fonte CA.

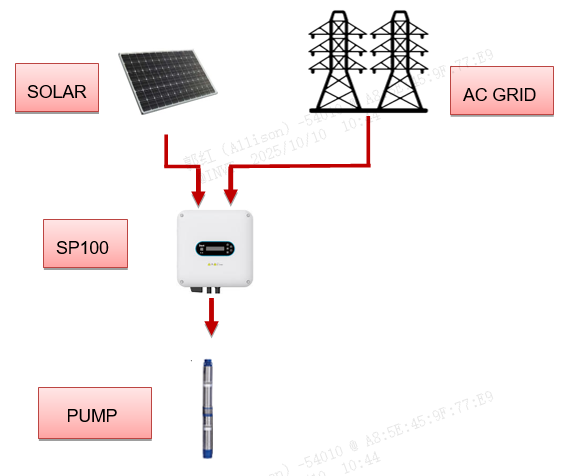

2. Solução INVT:

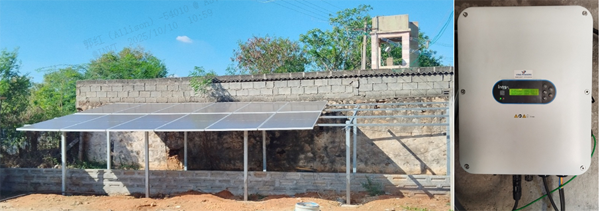

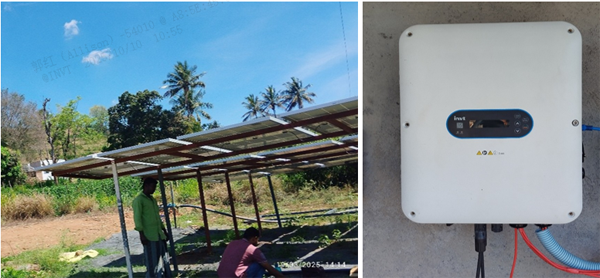

3. Configuração do Sistema:

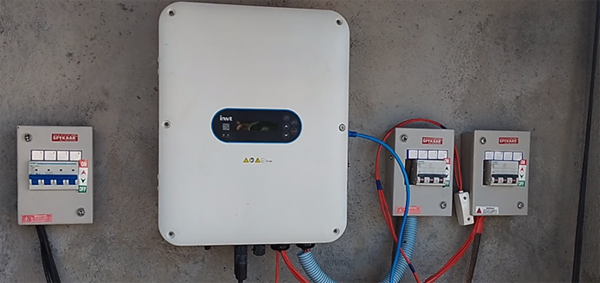

4. Comissionamento do sistema

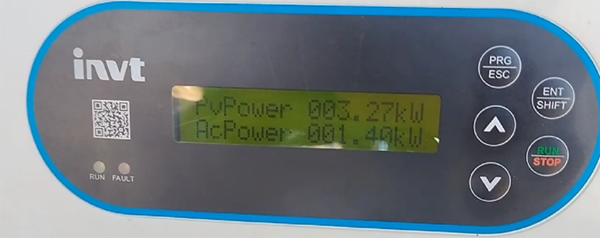

Exibir foto (Compartilhamento de energia)

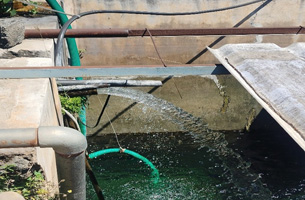

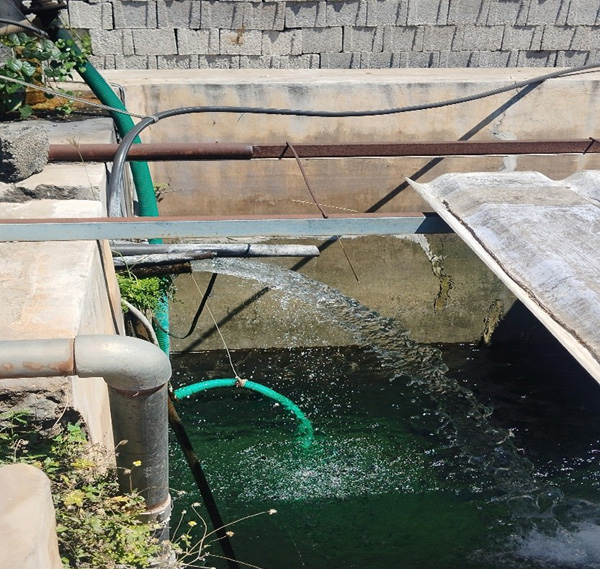

Água de saída

III. Vantagens e benefícios
• Trabalha no modo de compartilhamento de carga, garantindo máximo desempenho da bomba o tempo todo.
• Se não houver CC, muda automaticamente para CA, permitindo operação mesmo sem luz ou durante a noite.
• Display LCD embutido com detalhes de consumo de energia AC e DC.
• Partida e parada automáticas.
• Proteção IP66, suportando instalação externa.
• Fusível integrado, disjuntor CC e proteção contra surtos.

IV. Conclusão
Ligação/Desligamento automático com base na entrada, mais função automática de compartilhamento e comutação de carga, reduzindo a necessidade de monitoramento humano constante.
