Solução de resfriamento de precisão da INVT para reforma de data center no México

Com suas capacidades de personalização não padronizadas e serviços eficientes, a INVT forneceu soluções de refrigeração precisas para os antigos data centers no México. Ela resolveu com sucesso o problema de voltagem específica e otimizou a arquitetura de refrigeração, ajudando os clientes a aprimorar a estabilidade e a eficiência operacional dos data centers.

1. Contexto do projeto

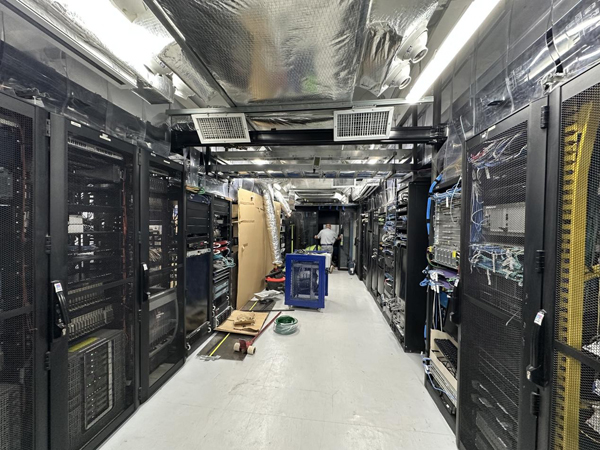

O antigo sistema de ar condicionado do data center está em funcionamento há mais de 10 anos. Sua capacidade de refrigeração diminuiu significativamente e o risco de falha é extremamente alto. O projeto mantém os racks de servidores originais. O requisito principal é substituir o sistema de ar condicionado por um de precisão, compatível com a voltagem local, para solucionar o problema de dissipação de calor na sala de servidores.

2. Requisitos dos clientes

• O sistema de voltagem é especial. O projeto um é trifásico de 220 Vca e o projeto dois é de 460 Vca. Ambos exigem adaptações não padronizadas.

• Anteriormente, consultamos diversos fabricantes de ar condicionado, mas todos se recusaram a cooperar devido a requisitos não padronizados. Como resultado, o cliente ficou em um dilema na escolha do modelo certo.

• Existe uma grande demanda por rapidez no atendimento, sendo necessário garantir o bom andamento do projeto de reforma.

3. Soluções personalizadas

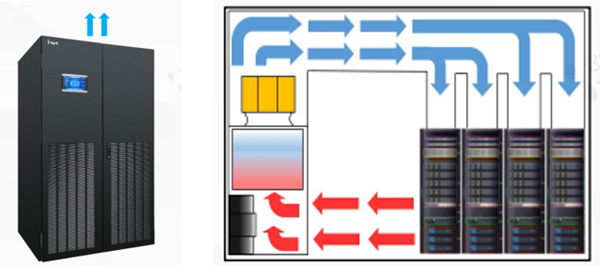

Projeto 1: Solução de ar condicionado de precisão trifásica de 220 Vca para controle de temperatura e umidade em ambientes internos.

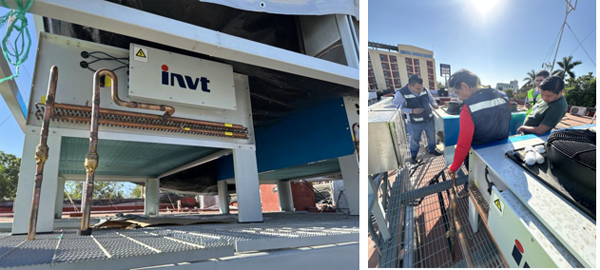

Após calcular a carga de 20 armários, foi configurado um sistema duplo de ar condicionado de precisão de 110 kW com controle de temperatura e umidade. Um sistema trifásico de 220 Vca foi personalizado e a instalação e o comissionamento foram concluídos.

Vantagens do produto:

• Equipado com compressores scroll Copeland e evaporador tipo V/A para aumentar a eficiência da troca de calor.

• Equipado com controlador independente INVT e inversor de frequência, com design de circuito de controle modular e sistema de extração para facilitar a manutenção.

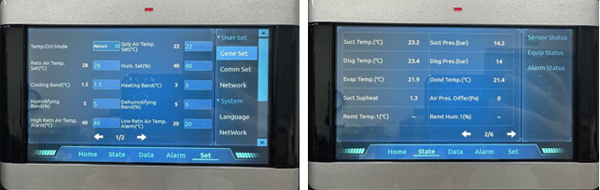

• Tela sensível ao toque colorida de 10 polegadas, com suporte para monitoramento em tempo real da potência de entrada e proteção por senha em 3 níveis para garantir a segurança operacional.

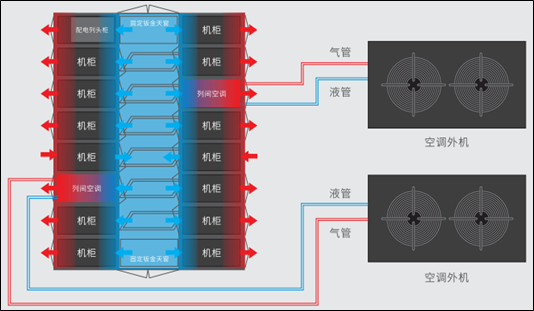

Projeto 2: Ar condicionado de precisão em linha + plano de renovação do corredor frio

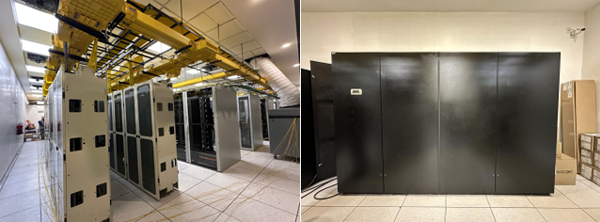

Reconfigurar o layout da sala do data center, convertendo cinco fileiras de racks em dois canais frios de fileira dupla e um canal frio de fileira única. Substituir os antigos condicionadores de ar da série gForce por unidades de ar condicionado de precisão e alta eficiência da INVT.

Plano de configuração:

Cada um dos canais frios 1 e 2 está equipado com 4 condicionadores de ar de precisão de 50 kW (3 + 1 redundante para projeto de operação rotativa), e o canal frio 3 está equipado com 3 condicionadores de ar de precisão de 60 kW (2 + 1 redundante para projeto de operação rotativa). A instalação está pendente.

Vantagens do produto:

• Compressor scroll inverter, capaz de ajustar dinamicamente a potência de refrigeração na faixa de 20% a 100%.

• O ventilador EC com pás inclinadas para trás é altamente eficiente e silencioso, ajustando a velocidade de acordo com as variações da carga térmica em tempo real.

• A válvula de expansão eletrônica responde de forma rápida e regula com precisão o fluxo de refrigerante.

• O visor de nível de líquido permite verificar visualmente e com eficácia o nível do fluido refrigerante na tubulação do sistema de ar condicionado.

• A válvula de retenção impede danos causados pela migração de refrigerante para o compressor durante o desligamento.

 4. Benefícios para o cliente
* Abordando problemas não convencionais: superando limitações de  tensão específicas, fornecendo soluções personalizadas exclusivas e preenchendo lacunas de mercado.
* Melhoria da eficiência de refrigeração: Unidades de ar condicionado em fileiras + arquitetura de corredor frio para controle preciso da temperatura, aumentando significativamente a eficiência de refrigeração em comparação com os antigos aparelhos de ar condicionado de janela.
* Garantir a operação estável: Operação rotativa e configuração redundante para reduzir os riscos de falha de equipamentos e prolongar o tempo de operação contínua do centro de dados.
* Otimização  dos  custos  operacionais:  Componentes  eficientes  em  termos  de  economia  de energia e um projeto inteligente de regulação de velocidade reduzem o consumo de energia e os custos de manutenção a longo prazo.
