Caso de la mina de carbón de Vietnam - Variador de frecuencia de INVT

Resumen: La adopción del variador de frecuencia de voltaje medio en la cinta transportadora es el principal punto de uso más seguro y confiable para las correas mineras. Basado en la comparación de aplicaciones de acopladores e variadores de frecuencia hidráulicos en cintas transportadoras, y combinado con el trabajo en el sitio de cintas transportadoras e inversores en la mina de carbón de Vietnam, el artículo presenta tecnología relevante de sistemas de cintas de transportador y la aplicación de variadores de frecuencia de voltaje medio en el sistema.

Palabras Clave: Cinta de transportador,variador de frecuencia de GD5000, control maestro-esclavo, balance de potencia

1.Introducción

Las cintas de transportador son ampliamente utilizadas en minas. Es necesario instalar un dispositivo de arranque suave de acuerdo con las disposiciones de las normas de seguridad de las minas de carbón. Y los acopladores hidráulicos, así como CST, se utilizan actualmente como dispositivos en la mayoría de las minas.

2.Principios y características de cintas transportadoras

Después de conducir el cubo, el transportador de correa funciona por tracción de fricción y la correa conduce el movimiento de objeción en el rodillo de soporte a través de la deformación de tensión y la fricción. Debido a que la cinta es elástica y almacena una gran cantidad de energía potencial cuando la cinta de transportador se detiene y funciona, es necesario arrancar la cinta de transportador de manera flexible. Actualmente, la mayoría de las minas aplican acopladores hidráulicos como dispositivos de arranque suave, pero todas las desventajas se presentan cuando se conduce a través de la inspección de marcas y los comentarios de los usuarios, los inversores de media tensión están reemplazando a los acopladores hidráulicos.

3. Ventajas de los variadores de frecuencia de voltaje medio

3.1 Arranque suave

La correa es impulsada por el motor lentamente, para liberar energía de almacenamiento lentamente y reducir el impacto durante el arranque y la parada al mínimo, por lo que casi no daña la correa;

3.2. Reduce los requisitos de intensidad de la correa

El tiempo de arranque del variador de frecuencia se puede ajustar en el ámbito de 1 ~ 3600s y el tiempo de la correa se establece en 60 ~ 200s de acuerdo con el trabajo del sitio. Prolongar el tiempo de arranque puede reducir los requisitos de intensidad de la correa y la inversión inicial del equipo.

3.3 Par de equilibrio delaccionamiento del motor.

El control uno por uno y el control maestro-esclavo o de gabinete de coordinación están disponibles;

3.4 Inspección de cinturones.

Se requiere inspección a baja velocidad en el mantenimiento de la correa. Cualquier velocidad en el ámbito de 0 ~ 100% de la velocidad nominal está disponible en estado sin carga porque el sistema de regulación de velocidad de frecuencia variable es el sistema de accionamiento de CA de regulación de velocidad continua;

3.5 Estable a partir de cargas pesadas.

El variador de frecuencia puede generar 2,2 veces del par nominal a baja frecuencia y es adecuado para arranques de carga pesada;

3.6 Regulación automática de velocidad

El variador de frecuencia puede ajustar la velocidad de la correa automáticamente de acuerdo con el peso de la carga con la cooperación del sensor de flujo de carbón, no solo ahorrando energía, sino también reduciendo la abrasión de la correa;

4. Presentaciones del sitio

Vietnam ** mina de carbón se encuentra en Vietnam. Los parámetros son los siguientes:

Imagen 1 Entorno del sitio

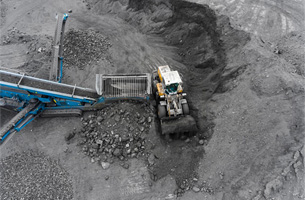

Imagen 2 Transporte de carbón

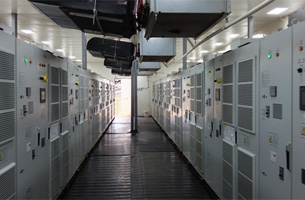

Imagen 3 Inversores de media tensión INVT

5. Variador de frecuencia de voltaje medio de la serie GD5000 de INVT

Los variadores de frecuencia de voltaje medio de la serie GD5000, el sistema de ajuste de velocidad de nueva generación, han sido desarrollados indecentemente por INVT para el control vectorial sin sensores y el control VF de rendimiento medio. El inversor tiene ventajas de calidad de entrada media, factor de potencia medio y salida de potencia perfecta, así como precisión de control media, respuesta dinámica de par rápido, par de salida de par bajo, frenado rápido y puede mantenerse en la parte delantera. Los parámetros de los inversores de media tensión:

Operación: control vectorial

Modo de control: maestro-esclavo

Imagen 4: Dibujo del sistema de control maestro-esclavo del variador de frecuencia de voltaje medio

Secuencia de puesta en marcha: operación VF —— autoajuste de parámetros —— operación vectorial

Parámetros del maestro:

Parámetros del esclavo:

Resultado de giro automático:

Después de la inspección, se descubre que los parámetros de dos variadores de frecuencia, el voltaje de salida y la corriente a la misma frecuencia en el modo VF y el modo vectorial están muy cerca. Por lo tanto, la operación es normal y el resultado del giro automático es correcto. Después de la puesta en marcha de una sola máquina, es necesario comenzar la puesta en marcha maestro-esclavo. Opere de 0Hz a 50Hz y observe la corriente de salida, el voltaje, si los dosvariadores de frecuencia funcionan normalmente y el motor gira de manera estable, la puesta en marcha ha finalizado.

6. Conclusión

Los inversores INVT GD5000 que se aplicaron en el sistema de cintas transportadoras no solo mejoran la eficiencia de la producción y la confiabilidad del sistema, sino que también garantizan un fácil mantenimiento y una operación segura. Está comprobado que este sistema de ajuste de velocidad puede controlar el sitio trabajando con eficiencia de mediumer, automatización precisa y menos consumo de energía todo el tiempo.

Referencia

[1] GD5000 Series medium-voltage Variable Frequency Speed Control System Manual. Shenzhen Invt Electric CO., LTD.
